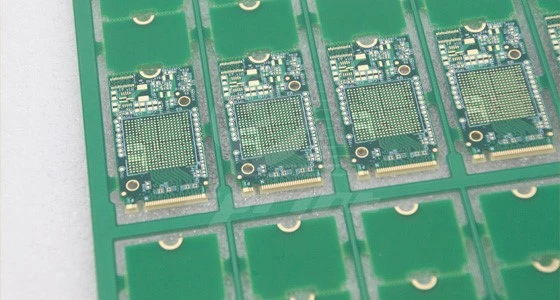

सर्किट बोर्डयह एक जटिल और सटीक शहरी परिवहन नेटवर्क की तरह है, जो उपकरणों के स्थिर संचालन को सुनिश्चित करने के लिए कई इलेक्ट्रॉनिक घटकों को व्यवस्थित तरीके से जोड़ता है। सर्किट बोर्ड की निर्माण प्रक्रिया में एक महत्वपूर्ण कड़ी के रूप में सर्किट बोर्ड का विकास बहुत महत्वपूर्ण है।
विकास सिद्धांत
सर्किट बोर्ड का विकास फोटोकैमिकल प्रतिक्रियाओं के सिद्धांत पर आधारित है। सर्किट बोर्ड बनाते समय, फोटोसेंसिटिव सामग्री की एक परत, जैसे सूखी फिल्म या गीली फिल्म फोटोरेसिस्ट, को सबसे पहले तांबे के लेमिनेट की सतह पर समान रूप से लेपित किया जाता है। ये फोटोरेसिस्ट प्रकाश की विशिष्ट तरंग दैर्ध्य के प्रति संवेदनशील होते हैं, जैसे कि उन्हें "फोटोरेस्पॉन्सिव स्विच" सौंपा गया हो। जब सर्किट पैटर्न वाले मास्क को फोटोरेसिस्ट परत पर कवर किया जाता है और पराबैंगनी प्रकाश के संपर्क में लाया जाता है, तो मास्क के पारदर्शी क्षेत्र में फोटोरेसिस्ट फोटोपॉलीमराइजेशन प्रतिक्रिया से गुजरता है, और आणविक संरचना डेवलपर समाधान में घुलनशील से अघुलनशील में बदल जाती है। और प्रकाश के संपर्क में नहीं आने वाले क्षेत्रों में, फोटोरेसिस्ट अभी भी घुलनशीलता बरकरार रखता है। बाद में, सर्किट बोर्ड को एक डेवलपर समाधान में डुबोया जाता है, और अनएक्सपोज़्ड फोटोरेसिस्ट को भंग कर दिया जाता है और हटा दिया जाता है, जिससे सर्किट पैटर्न को तांबे के आवरण वाले बोर्ड की सतह पर स्पष्ट रूप से प्रस्तुत किया जा सकता है, जैसे कि अंधेरे में चमकती एक चमकदार रोशनी, सर्किट की लेआउट रूपरेखा को रोशन करती है।
विकास की प्रक्रिया
तैयारी
औपचारिक विकास से पहले, यह सुनिश्चित करना आवश्यक है कि सभी सामग्री और उपकरण अच्छी स्थिति में हैं। जांचें कि विकासशील समाधान का प्रकार, एकाग्रता और तापमान प्रक्रिया की आवश्यकताओं को पूरा करते हैं या नहीं। विभिन्न प्रकार के फोटोरेसिस्ट विकासशील समाधानों की विभिन्न विशेषताओं के अनुरूप होते हैं, जैसे कि क्षारीय विकासशील समाधान आमतौर पर सूखी फिल्म फोटोरेसिस्ट विकसित करने के लिए उपयोग किए जाते हैं। साथ ही, उपकरण के स्थिर संचालन और ट्रांसमिशन सिस्टम और स्प्रे सिस्टम जैसे घटकों के सटीक समन्वय को सुनिश्चित करने के लिए स्प्रे या विसर्जन विकासशील मशीनों जैसे विकासशील उपकरणों पर सफाई और डिबगिंग की जानी चाहिए।
विकासशील संचालन
खुले सर्किट बोर्ड को विकासशील मशीन में सुचारू रूप से फीड करें। स्प्रे विकसित करने में, उच्च दबाव नोजल समान रूप से और मजबूती से डेवलपर को सर्किट बोर्ड की सतह पर स्प्रे करता है, और डेवलपर तुरंत अनएक्सपोज़्ड फोटोरेसिस्ट के संपर्क में आता है और एक विघटन प्रतिक्रिया से गुजरता है। जैसे ही सर्किट बोर्ड चलता है, पूरी सतह एक-एक करके साफ हो जाती है, और सर्किट पैटर्न धीरे-धीरे स्पष्ट हो जाते हैं। विसर्जन विकास सर्किट बोर्ड को डेवलपर समाधान वाले टैंक में पूरी तरह से डुबोने और इसे उचित रूप से हिलाने की प्रक्रिया है ताकि यह सुनिश्चित किया जा सके कि डेवलपर समाधान पूरी तरह से फोटोरेसिस्ट पर काम करता है और अनएक्सपोज़्ड हिस्से को भंग कर देता है। इस प्रक्रिया में, विकास के समय का सटीक नियंत्रण महत्वपूर्ण है। यदि समय बहुत कम है, तो बिना उजागर फोटोरेसिस्ट अवशेष उत्पन्न हो सकते हैं, जिससे शॉर्ट सर्किट जैसी समस्याएं हो सकती हैं; यदि समय बहुत लंबा है, तो उजागर फोटोरेसिस्ट किनारा अत्यधिक नष्ट हो जाएगा, जिससे सर्किट पतला हो जाएगा या सर्किट भी खुला हो जाएगा।
धोकर सुखा लें
विकास पूरा होने के बाद, सर्किट बोर्ड की सतह पर अवशिष्ट डेवलपर समाधान और विघटित फोटोरेसिस्ट अशुद्धियाँ होती हैं। इन अवशेषों को पूरी तरह से हटाने और बाद की प्रक्रियाओं पर उनके नकारात्मक प्रभाव को रोकने के लिए तुरंत बड़ी मात्रा में पानी से कुल्ला करना आवश्यक है। धोने के बाद, सर्किट बोर्ड की सतह की नमी को गर्म हवा में सुखाने या वैक्यूम सुखाने जैसी विधियों का उपयोग करके हटा दिया जाता है, ताकि सर्किट बोर्ड सूखी और साफ अवस्था में अगली विनिर्माण प्रक्रिया में प्रवेश कर सके, नक़्क़ाशी, इलेक्ट्रोप्लेटिंग और अन्य प्रक्रियाओं के लिए एक अच्छी नींव तैयार कर सके।
विकास प्रभाव को प्रभावित करने वाले प्रमुख कारक
डेवलपर पैरामीटर
डेवलपर की सांद्रता, तापमान और पीएच मान का विकास प्रभाव पर महत्वपूर्ण प्रभाव पड़ता है। अत्यधिक एकाग्रता और तेज़ विकास गति आसानी से सर्किट के खुरदरे किनारों और अत्यधिक विकास का कारण बन सकती है; कम एकाग्रता, धीमी विकास गति और संभावित अपूर्ण विकास। तापमान भी उतना ही महत्वपूर्ण है. जैसे-जैसे तापमान बढ़ता है, विकास प्रतिक्रिया दर तेज हो जाती है, लेकिन अत्यधिक उच्च तापमान फोटोरेसिस्ट के विस्तार और विरूपण का कारण बन सकता है, जिससे सटीकता प्रभावित होती है; तापमान बहुत कम है, जिसके परिणामस्वरूप विकास क्षमता कम है। पीएच मान को भी सख्ती से नियंत्रित करने की आवश्यकता है। विभिन्न फोटोरेसिस्टों को विकासशील समाधान के पीएच मान के लिए विशिष्ट आवश्यकताएं होती हैं, और उचित सीमा से विचलन असामान्य विकास का कारण बन सकता है।
एक्सपोज़र गुणवत्ता
एक्सपोज़र प्रक्रिया फोटोरेसिस्ट की पोलीमराइज़ेशन स्थिति को निर्धारित करती है और विकास प्रभाव के लिए एक महत्वपूर्ण शर्त है। अपर्याप्त एक्सपोज़र ऊर्जा, फोटोरेसिस्ट का अधूरा पोलीमराइज़ेशन, विकास के दौरान आसान पृथक्करण, जिसके परिणामस्वरूप सर्किट गायब हो जाते हैं; अत्यधिक एक्सपोज़र ऊर्जा, फोटोरेसिस्ट का अत्यधिक पोलीमराइज़ेशन, विकास में कठिनाई, और यहाँ तक कि विकसित होने में विफलता की संभावना भी। इसके अलावा, एक्सपोज़र प्रक्रिया के दौरान संरेखण सटीकता और प्रकाश एकरूपता जैसे कारक सीधे सर्किट पैटर्न की सटीकता और स्पष्टता को प्रभावित कर सकते हैं, जिससे विकास प्रभाव प्रभावित हो सकता है।
उपकरण प्रदर्शन
विकासशील उपकरणों का प्रदर्शन सीधे विकास की गुणवत्ता को प्रभावित करता है। स्प्रे प्रकार विकसित करने वाली मशीन का नोजल दबाव, स्प्रे कोण और कवरेज रेंज सर्किट बोर्ड की सतह पर विकासशील समाधान के वितरण की एकरूपता निर्धारित करते हैं; विसर्जन विकासशील मशीन की सरगर्मी विधि और तीव्रता विकासशील समाधान और फोटोरेसिस्ट के बीच प्रतिक्रिया दक्षता को प्रभावित करती है। उपकरण की ट्रांसमिशन स्थिरता को नजरअंदाज नहीं किया जा सकता है। यदि विकास प्रक्रिया के दौरान सर्किट बोर्ड हिलता है या जम जाता है, तो यह असमान विकास का कारण बनेगा और सर्किट पैटर्न की गुणवत्ता को गंभीर रूप से प्रभावित करेगा।
