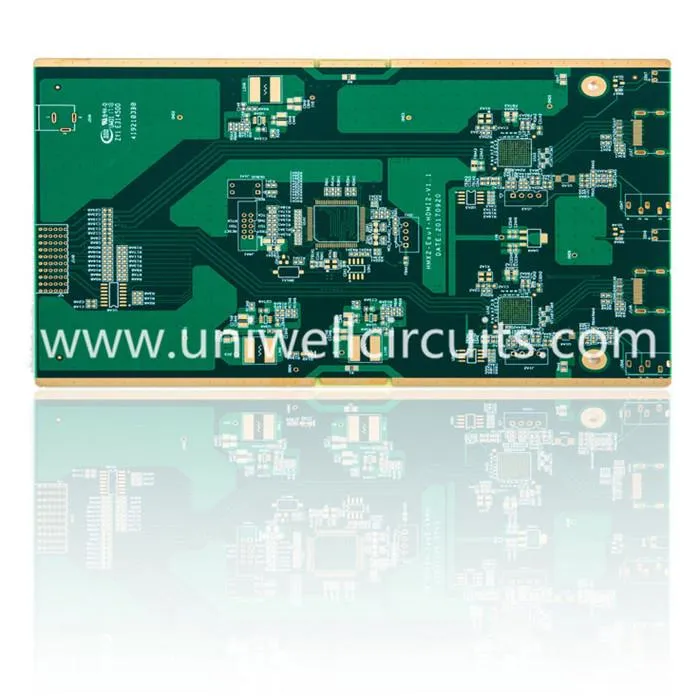

4 एल विसर्जन सोना हलोजन मुक्त पीसीबी
1. उत्पाद वर्णन
विवरण:
परत: 4
बोर्ड मोटाई: 1.60 मिमी
भूतल उपचार: विसर्जन सोना।
सामग्री: हलोजन मुक्त FR4।
न्यूनतम रेखा चौड़ाई / रेखा दूरी: 5 / 6.1 मिलीलीटर
2. हमें क्यों चुनें:
यूनीवेल सर्किट - अग्रणी प्रोटोटाइप, लघु मात्रा, सुपीरियर कठिनाई, उच्च परिशुद्धता, चीन में पीसीबी और हमारे पास अच्छी सेवा है --- समय पर तेज और वितरण, और त्वरित प्रतिक्रिया, 1 घंटे के भीतर जवाब विशेषताएं: उच्च तारों घनत्व, प्रकाश वजन, पतली मोटाई, झुकना अच्छा है!
हम 24 × 7 घंटे उद्धरण सेवा और इंजीनियरिंग समर्थन प्रदान करते हैं
1: सर्वश्रेष्ठ कच्चे माल
उच्च टीजी, एफआर 4, उच्च आवृत्ति (रोजर्स, टेफ्लॉन, एर्लॉन, टाइकोनिक), हलोजन-मुक्त
2: त्वरित मोड़ सेवा
2 परत 24 / एच
4-8 परत 48 / एच
3: उन्नत प्रौद्योगिकी
न्यूनतम / टी / जी: 2.5 / 2.5 मिलियन
प्रतिबाधा नियंत्रण ± 10%
बोर्ड मोटाई बनाम ड्रिल बिट आकार 16: 1 के लिए अधिकतम पक्ष अनुपात
भूतल उपचार: एचएएसएल, सोना चढ़ाना, विसर्जन सोना, विसर्जन टिन, विसर्जन चांदी, सोने की उंगलियां, ओएसपी
3. कॉम्पनी जानकारी
यूनीवेल सर्किट सह।, एलटीडी। 2007 में स्थापित किया गया था, हमारे पास दो आधुनिक कारखानों हैं, शेन्ज़ेन कारखाने की स्थापना अप्रैल 2007 में की गई थी, त्वरित मोड़ के लिए विशेष: प्रोटोटाइप, नमूनाकरण और छोटे वॉल्यूम ऑर्डर, प्रति माह 8000 प्रकार, 24 घंटे त्वरित मोड़, लगभग 2260 कर्मचारी, 33eng। 36 क्यूए और क्यूसी स्टाफ, प्रमाण पत्र: यूएल (ई 314500), आईएस 0 9 001, आईएसओ 14001, टीएस 16949: 2014। जियांग पुरुषों का कारखाना अक्टूबर 2010 में स्थापित किया गया था, मध्यम मात्रा और मास उत्पादन आदेश के लिए विशेष, लगभग 250 कर्मचारी, क्षमता 300,000 वर्ग फुट प्रति माह, स्वीकृत यूएल (ई 314500), आईएस 0 9 001, आईएसओ 14001, टीएस 16949।
4. पीसीबी विनिर्माण के विस्तृत विनिर्देश
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 40 |
मैक्स। तांबा (आंतरिक / बाहरी) | 6 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
5.FAQ
प्रश्न: क्या आप कंपनी या निर्माता का व्यापार कर रहे हैं?
हम इस क्षेत्र में 10 साल के अनुभव के साथ पीसीबी निर्माता हैं।
प्रश्न: आपकी डिलीवरी तिथि के बारे में कैसे?
48 घंटों का समर्थन नमूना बनाते हैं, आम तौर पर, नमूने को 3-5 कार्य दिवसों की आवश्यकता होती है, बड़े पैमाने पर उत्पादन को 8-12 कार्य दिवसों की आवश्यकता होती है।
प्रश्न: आपका न्यूनतम आदेश मात्रा क्या है?
हमारा MOQ 1 पीसीएस / पैनल है।
प्रश्न: अन्य आपूर्तिकर्ता से आपका लाभ क्या है?
पीसीबी सेवाओं के उत्पादन में हमारे पास 10 साल का अनुभव है और कच्चे माल के आपूर्तिकर्ताओं के विश्वसनीय हैं। हम आपकी लागत को लगातार कम करने के लिए सबसे अच्छा स्रोत ढूंढ सकते हैं।
प्रश्न: विनिर्माण के लिए मेरे पीसीबी डिजाइन के लिए सुरक्षा है?
जब तक हम लिखित नहीं होते हैं, तब तक सभी ग्राहक का कॉपीराइट आपकी फाइलों के साथ किसी और के लिए पीसीबी बोर्ड का निर्माण नहीं करेगा।
लोकप्रिय टैग: 4 एल विसर्जन सोना हलोजन मुक्त पीसीबी, चीन, आपूर्तिकर्ताओं, निर्माताओं, कारखाने, सस्ते, अनुकूलित, कम कीमत, उच्च गुणवत्ता, उद्धरण
