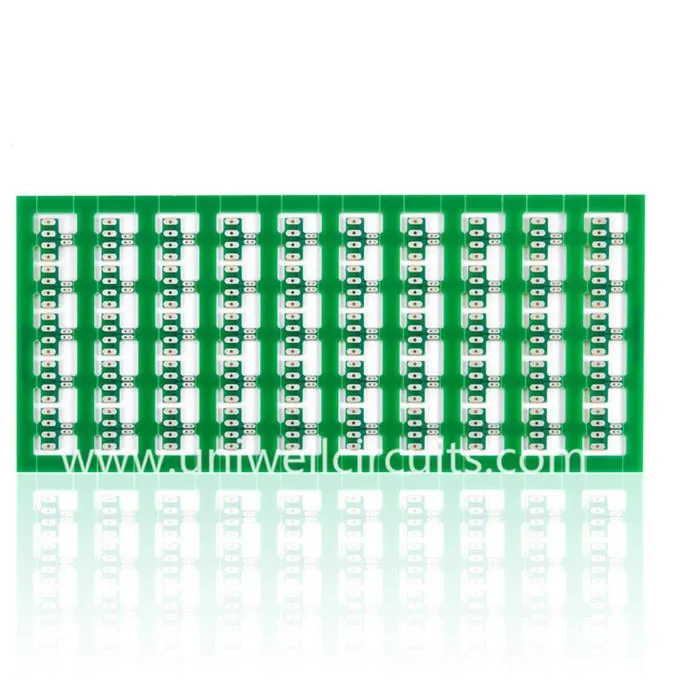

हलोजन मुक्त एकल परत पीसीबी
1. उत्पाद वर्णन
विशिष्टता
परत: 1
बोर्ड मोटाई: 1.60 मिमी
भूतल उपचार: एलएफ एचएएसएल।
सामग्री: हलोजन मुक्त FR4।
न्यूनतम लाइन चौड़ाई / रेखा दूरी: 20/20 मिलीलीटर
एक आईएसओ 9 001 पंजीकृत कंपनी के रूप में, हम चीन के सबसे प्रसिद्ध पीसीबी निर्माताओं में से एक हैं जो पर्यावरण के अनुकूल कस्टम पीसीबी बनाने के लिए एक ठोस प्रयास कर रहे हैं जो ग्राहकों की चिंताओं को कम करता है। हलोजन-मुक्त पीसीबी के लिए आम तौर पर प्रयुक्त सब्सट्रेट्स S1155 (FR4) और S1165 (FR4) हैं, निम्न तालिका उन सबस्ट्रेट्स के कुछ पैरामीटर सूचीबद्ध करती है:
| सामग्री | टीजी (डीएससी, डिग्री सेल्सियस) | टीडी (डब्ल्यूटी, डिग्री सेल्सियस) | सीटीई-जेड (पीपीएम / डिग्री सेल्सियस) | टीडी 260 (मिनट) | टीडी 288 (मिनट) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2. हलोजन मुक्त पीसीबी निर्माण क्षमता
हम हलोजन-मुक्त पीसीबी विनिर्माण सेवा के लिए कुछ उन्नत सुविधाएं प्रदान करते हैं, कृपया व्यापक क्षमताओं के लिए नीचे तालिका देखें:
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 32 |
मैक्स। तांबा (आंतरिक / बाहरी) | 5 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
3. कॉम्पनी जानकारी
यूनिवेल सर्किट सह।, LTD.was 2007 में शेन्ज़ेन चीन में पाया गया, जो विभिन्न उच्च परिशुद्धता पीसीबी और पीसीबीए के उत्पादन, निर्यात और विपणन में professioanl है। पीसीबी उद्योग में, नवीनतम विकास तकनीक, उत्पादन उपकरण और समृद्ध उत्पादन अनुभव के साथ, यूएनआईवेल आपको किस तरह का पीसीबी प्रदान कर सकता है, और उत्पादों को कई स्थानीय और विदेशी कंपनियों द्वारा व्यापक रूप से अनुमोदित किया जाता है और दक्षिण पूर्व एशिया जैसे दुनिया भर में निर्यात किया जाता है। , यूरोप, उत्तरी अमेरिका, दक्षिण अमेरिका, मध्य पूर्व, हांगकांग, और ताइवान अनुभाग आदि
4.Certifications
यूनीवेल को आईएसओ 9 001, आईएसओ 14001, टीएस 16949 और यूएल द्वारा अनुमोदित किया गया है।
5.FAQ
प्रश्न: आपका लीड टाइम क्या है?
लीड टाइम आमतौर पर यहां समय-समय पर होता है, आमतौर पर पीसीबी नमूने के लिए 5-10 दिन, बड़े पैमाने पर उत्पादन के लिए 10-15 दिन। कुछ विशेष परिस्थितियों के लिए, हम ग्राहक पक्ष में किसी भी अप्रत्याशितता या हानि से बचने के लिए पहले से ही ग्राहक को सलाह दे सकते हैं।
प्रश्न: आपकी परीक्षण नीति क्या है और आप गुणवत्ता को कैसे नियंत्रित करते हैं?
नमूना के लिए, आमतौर पर उड़ान जांच द्वारा परीक्षण किया जाता है; पीसीबी वॉल्यूम के लिए 3 वर्ग मीटर से अधिक, आमतौर पर स्थिरता द्वारा परीक्षण किया जाता है, यह अधिक तेज़ होगा। पीसीबी उत्पादन के लिए कई कदम हैं, हम आमतौर पर हर कदम के बाद निरीक्षण करते हैं।
प्रश्न: आपका पैकेज क्या है?
आंतरिक वैक्यूम पैकेज और बाहर दफ़्ती के साथ।
प्रश्न: पीसीबी शिपमेंट?
यह ग्राहक पर निर्भर करता है, कभी-कभी हम अपने फॉरवर्डर के माध्यम से शिप करते हैं, जो डीएचएल, टीएनटी, यूपीएस, फेडेक्स, और इसी तरह की एजेंसी भी है। हमारे फॉरवर्डर उन एक्सप्रेस एंटरप्राइज़ से सीधे प्राप्त करने की तुलना में बहुत अधिक बेहतर माल ढुलाई लागत प्रदान कर सकते हैं।
प्रश्न: आपकी उपज क्षमता क्या है?
हमारी क्षमता औसतन 300,000 वर्ग मीटर प्रति माह है।
प्रश्न: क्या आप मुझे एक पैनल में कई भाग संख्या एक साथ रखने की अनुमति देंगे?
हां, यह आम तौर पर हमारे कारखाने में होता है, इस तरह से ग्राहकों को कुछ लागत और एक निश्चित डिग्री कम करने में मदद मिल सकती है, इससे कुछ असेंबली लागत कम हो सकती है।
प्रश्न: आपका न्यूनतम आदेश मात्रा क्या है?
हमारे पास MOQ, प्रोटोटाइप, मध्यम मात्रा और बड़ी मात्रा पर कोई सीमा नहीं है सभी स्वीकार्य हैं।
