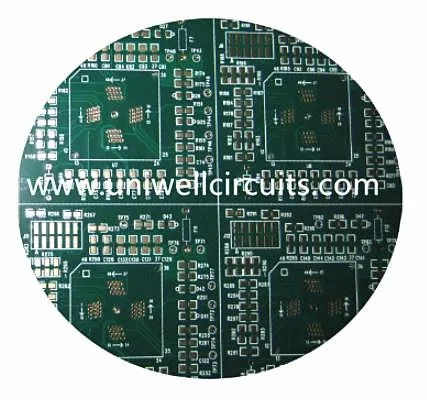

हाई फ्रीक्वेंसी बाधा नियंत्रण बोर्ड
1. उत्पाद विवरण
विनिर्देश
हाई फ्रीक्वेंसी बाधा नियंत्रण बोर्ड
परत: 2
मोटाई: 1.6 + / - 0.1 मिमी
आकार: 108.82 मिमी * 88.56 मिमी
प्रयुक्त बोर्ड: FR4।
न्यूनतम अपर्चर: 0.3 मिमी।
सतह उपचार: सोने चढ़ाया।
विशेष प्रौद्योगिकी: बाधा नियंत्रण
यूनिवेल बाधा नियंत्रित पीसीबी विनिर्माण में समृद्ध अनुभव है,
100% उच्च गुणवत्ता के साथ ग्राहक की आवश्यकताओं से मेल खाते हैं।
2. फैक्टरी क्षमता
शेनझेन फैक्टरी
सामग्री | FR4, CEM-3, धातु कोर, |
हैलोजन फ्री, रोजर्स, पीटीएफई | |
अधिकतम. फिनिशिंग बोर्ड आकार | 1500X610 मिमी |
मिन. बोर्ड मोटाई | 0.20 मिमी |
अधिकतम. बोर्ड मोटाई | 8.0 मिमी |
दफन/ब्लाइंड वाया (गैर पार) | 0.1 मिमी |
पहलू राशन | 16:01 |
मिन. ड्रिलिंग आकार (यांत्रिक) | 0.20 मिमी |
सहिष्णुता PTH/दबाने फिट छेद/ | +/-0.0762 मिमी/+//0.05 मिमी/+/0.05 मिमी |
अधिकतम. लेयर काउंट | 40 |
अधिकतम. तांबा (आंतरिक/बाहरी) | 6OZ/10 आस्ट्रेलिया |
ड्रिल सहिष्णुता | +/-2mil |
परत से लेयर पंजीकरण | +/-3mil |
न्यूनतम लाइन चौड़ाई/अंतरिक्ष | 2.5/2.5mil |
बीजीए पिच | 8मिल |
सतह उपचार | HASL, लीड फ्री HASL, |
ENIG, विसर्जन चांदी/टिन, OSP |
जियांगमेन फैक्टरी
सामग्री | FR4 (सामान्य या उच्च टीजी या हैलोजन मुक्त) |
सीईएम-3 अल आधारित | |
अधिकतम. फिनिशिंग बोर्ड आकार | 540X620 मिमी |
मिन. बोर्ड मोटाई | 0.20 मिमी |
अधिकतम. बोर्ड मोटाई | 8.0 मिमी |
दफन/ब्लाइंड वाया (गैर पार) | 0.2 मिमी |
पहलू राशन | 12:01 |
मिन. ड्रिलिंग आकार (यांत्रिक) | 0.20 मिमी |
सहिष्णुता PTH/दबाने फिट छेद/ | +/0.0762 मिमी और +/0.05 मिमी और +/0.05 मिमी |
अधिकतम. लेयर काउंट | 12 |
अधिकतम. तांबे की मोटाई | 3 आस्ट्रेलिया इनर लेयर/4OZ बाहरी परत |
लक्ष्य ड्रिल सहिष्णुता | +/-2mil |
परत से लेयर पंजीकरण | +/-3mil |
न्यूनतम लाइन चौड़ाई/अंतरिक्ष | 4/4मिल |
बीजीए पिच | 10मिल |
सतह उपचार | HASL, लीड फ्री HASL, |
ENIG (+ G/F), विसर्जन चांदी/टिन OSP, Peelable मुखौटा, कार्बन पेस्ट |
