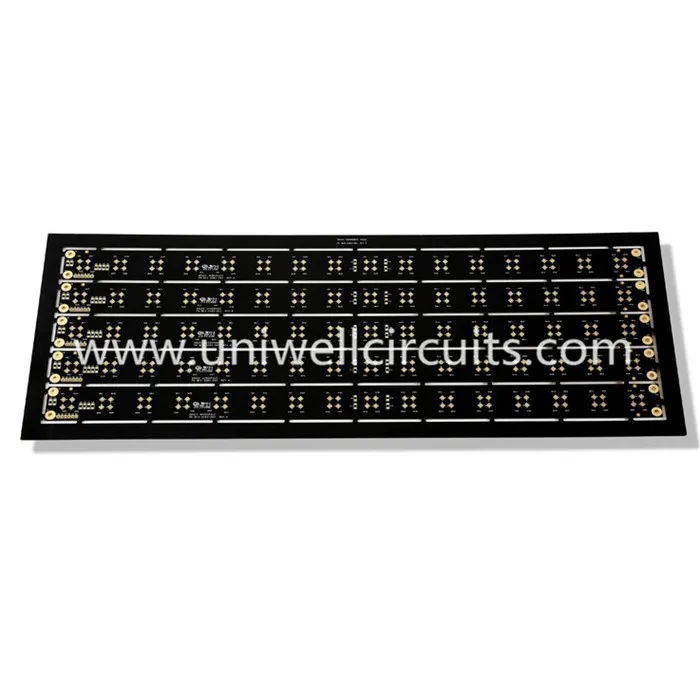

1. उत्पाद वर्णन
विशिष्टता
परत: 6
बोर्ड मोटाई: 1.60 मिमी
भूतल उपचार: विसर्जन सोना।
सामग्री: FR4।
न्यूनतम रेखा चौड़ाई / रेखा दूरी: 10/8 मिलीलीटर
Buried vias एक बहु परत पीसीबी की भीतरी परतों के बीच कनेक्शन चढ़ाया जाता है जो बाहरी परतों में से किसी एक पर उभरता नहीं है। बरीड vias ड्रिलिंग और तांबे द्वारा एक बहु परत पीसीबी के आंतरिक परत कोर (जोड़े) को एक मानक 2 परत के रूप में या वास्तव में छेद पीसीबी के माध्यम से चढ़ाए गए बहु-परत के लिए चढ़ाकर बनाया जाता है। दफन की गहराई के साथ कोई समस्या नहीं है क्योंकि चढ़ाना के समय, छेद दोनों सिरों पर खुला होता है और चढ़ाना रसायन शास्त्र स्वतंत्र रूप से प्रवेश कर सकता है। यदि पीसीबी के माध्यम से दफनाया गया है तो भीतरी परतों के क्रमांकित जोड़े के बीच गुजरने वाले दफन के साथ बनाया गया है, निर्माण सरल है। आंतरिक परतों की विषम संख्याओं के बीच गुजरने वाले दफन vias को डिजाइन करने की अनुशंसा नहीं की जाती है।
एकाधिक प्रिंटिंग, बॉन्डिंग और चढ़ाना अनुक्रमों का उपयोग करके मल्टी लेयर पीसीबी का अनुक्रमिक निर्माण जटिल इंटर-कनेक्शन संरचनाओं को बनाने की अनुमति देता है।
यदि फैब्रिकेशन की व्यावहारिकताओं के साथ सावधानीपूर्वक विचार किया जाता है, तो अंधे vias, दफन vias और छेद vias के माध्यम से एक ही पीसीबी पर जोड़ा जा सकता है।
बरीड vias अंधा vias की तुलना में निर्माण करने के लिए कम महंगे हैं, लेकिन एक गाइड के रूप में, दफन vias का उपयोग लागत को बचाने की संभावना नहीं है जब तक कि कुल परत गिनती कम से कम 4 परतों से कम हो।
Uniwell पीसीबीएस के माध्यम से विभिन्न दफनाने का उत्पादन। उद्धरण के लिए हमसे पूछें।
2. कॉम्पनी जानकारी
यूनीवेल सर्किट्स कं, लिमिटेड, अप्रैल, 2007 में शेन्ज़ेन, चीन में स्थापित किया गया था। यूनीवेल सर्किट एक उच्च तकनीक वाली कंपनी है जो डिजाइन, विकास, निर्माण और उच्च परिशुद्धता वाले डबल-पक्षीय और मल्टीलायर पीसीबी (मुद्रित सर्किट बोर्ड) की बिक्री के लिए विशेष है। त्वरित मोड़, प्रोटोटाइप, मध्यम और बड़ी मात्रा में। यूनीवेल सर्किट ने इन गुणवत्ता प्रमाण पत्रों के लिए अनुमोदित होने के उच्चतम अंतरराष्ट्रीय विनिर्माण मानकों को भी पूरा किया है: आईएसओ 9 00001, आईएसओ 14001, टीएस 16949। हम एक तरफा, डबल पक्षीय और बहुआयामी पीसीबी उत्पादन के लिए यूएल प्रमाणित हैं, और आईपीसी और आरओएचएस मानकों के लिए सभी आवश्यकताओं का पालन करते हैं।
3. पैकेजिंग और वितरण
यूनीवेल सर्किट्स ने अंतर्राष्ट्रीय गुणवत्ता प्रणाली के प्रमाणन को टीएस 16949 (200 9), आईएसओ 14001 (2004), आईएसओ 9 001 (2008), यूएल प्रमाणित किया है, और इसके सभी उत्पाद वर्तमान में आईपीसी, आरओएचएस मानकों का पालन करते हैं। कंपनी दुनिया- कक्षा के उत्पादों और सेवाओं, और लगातार ग्राहकों की संतुष्टि में सुधार करना लक्ष्य का हमारा पीछा है।
4. ग्राहक वितरित करते हैं
10+ साल के विकास के साथ, दुनिया भर से यूनीवेल के ग्राहक। मुख्यभूमि चीन, ताइवान, यूएसए, जापान, रूस, जर्मनी, स्विट्ज़रलैंड, स्वीडन, यूके, फिनलैंड, फ्रांस, हॉलैंड, इटली, पोलैंड, डेनमार्क, ऑस्ट्रेलिया, ब्राजील, सिंगापुर, थाईलैंड और मलेशिया जैसे।
5. पैकेजिंग और वितरण
पैकेजिंग:
हमारी कंपनी न केवल ग्राहकों को एक अच्छा उत्पाद देने की कोशिश कर रही है, बल्कि एक पूर्ण और सुरक्षित पैकेज की पेशकश करने पर भी ध्यान दे रही है। और यहां हम सभी ऑर्डर के लिए कुछ व्यक्तिगत सेवाएं तैयार करते हैं।
सामान्य पैकेजिंग:
पीसीबी: मुहरबंद बैग, विरोधी स्थैतिक बैग, उपयुक्त दफ़्ती।
पीसीबीए: एंटीस्टाटिक फोम बैग, एंटी-स्टेटिक बैग, उपयुक्त कार्टन।
वितरण
1) डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस द्वारा।
2) ग्राहक की आवश्यकता के अनुसार द्रव्यमान मात्रा के लिए समुद्र द्वारा।
