1. उत्पाद वर्णन
विशिष्टता:
परत: 2
बोर्ड मोटाई: 1.55 मिमी
भूतल उपचार: एचएएसएल।
सामग्री: FR4।
न्यूनतम लाइन चौड़ाई / रेखा दूरी: 30/25 मिलीलीटर
न्यूनतम छेद: 0.32 मीटर
यूनीवेल मुफ्त में ग्रीन / नीला / लाल / काला / पीला / सफेद सोल्डर मुखौटा प्रदान करता है।
2. कॉम्पनी जानकारी
यूनीवेल सर्किट सह।, एलटीडी। घर उपकरण, संचार उद्योग, कार उद्योग और एलईडी रोशनी उद्योग के लिए पीसीबी और पीसीबीए के सभी प्रकार के निर्माण में विशेषज्ञता प्राप्त है। OEM और ओडीएम परियोजना दोनों पर सेवा। हम पीसीबी उद्योग में 10+ सालों से रहे हैं। पेशेवर आर एंड डी टीम और कुशल श्रमिकों के साथ, हम आपके डिजाइन को भौतिक उत्पाद में डाल सकते हैं, और अपने विचार को व्यावहारिक डिजाइन और उत्पाद में भी डाल सकते हैं। हम आपको पीसीबी, घटक खरीद, घटक असेंबली, पूरे निर्माण के लिए परीक्षण से एक स्टॉप समाधान की पेशकश कर सकते हैं।
3.FAQ
प्रश्न: हम अपनी कीमतें कैसे कम रख सकते हैं?
हमारे पास बड़ी संख्या में बोर्ड निर्माताओं के साथ संबंध हैं और पीसीबी का सबसे अच्छा स्रोत आपकी लागत को लगातार बचाने, अपने विकास कार्यक्रम को पूरा करने, अपने प्रोटोटाइप या बड़े पैमाने पर उत्पादन आवश्यकताओं को पूरा करने के लिए पा सकते हैं।
प्रश्न: टेस्ट एनआरई क्या है?
टेस्ट एनआरई विद्युत परीक्षण के लिए एक बार "गैर आवर्ती व्यय" है। यह शुल्क वैकल्पिक है लेकिन भुगतान करते समय, सभी सर्किट बोर्डों का परीक्षण हर बार किया जाएगा जब भाग संख्या और संशोधन अतिरिक्त शुल्क के बिना आदेश दिया जाता है।
प्रश्न: आप मेरे मुद्रित सर्किट बोर्ड के लिए टूलिंग एनआरई शुल्क का भुगतान कब करते हैं?
यदि आप प्रोटो (मानक स्पेक) को पहले चरण के रूप में आदेश दिए बिना सीधे उत्पादन (कस्टम स्पेक) पर जाते हैं तो आप केवल टूलिंग शुल्क का भुगतान करेंगे। हम प्रोटोज़ (मानक स्पेक) के लिए टूलिंग चार्ज नहीं करते हैं और न ही उत्पादन (मानक स्पेक) के लिए प्रोटो (मानक स्पेक) का पुनर्गठन किया जाता है, तो हम टूलिंग को चार्ज नहीं करते हैं।
प्रश्न: यदि आपके डिजाइन में केवल मामूली परिवर्तन है, तो क्या हम टूलिंग एनआरई चार्ज करते हैं?
जब आप अपने मुद्रित सर्किट बोर्ड में कोई परिवर्तन करते हैं, तो हम इसे पूरी तरह से नई टूलिंग असाइन करते हैं। यह पुरानी कलाकृति या सीएनसी प्रोग्रामिंग को इस्तेमाल होने से रोकने में मदद करता है। यहां तक कि एक मामूली परिवर्तन के लिए नई फाइलों के समान प्रक्रिया की आवश्यकता होगी, इसलिए टूलिंग शुल्क लागू हो सकता है। विवरण के लिए कृपया अपने विक्रेता से संपर्क करें।
प्रश्न: हम किस स्वीकार्यता मानकों का निर्माण करते हैं?
आईपीसी 6012 कक्षा 3 ए के माध्यम से आईपीसी ए 600 कक्षा 2
4. पीसीबी सोल्डर मास्क रंग विकल्प क्या हैं?
रंग द्वारा सोल्डर मास्क का विवरण इस प्रकार है:
●, ग्रीन सोल्डर मास्क
हरा मानक अभी भी एक आम पीसीबी सोल्डर मास्क विकल्प है क्योंकि यह सब कुछ स्पष्ट रूप से देखा जा सकता है। हरे रंग की पृष्ठभूमि पर सफेद पाठ में बहुत अधिक विपरीतता होती है, और खत्म बहुत अधिक प्रकाश को प्रतिबिंबित करने के लिए पर्याप्त उज्ज्वल नहीं होता है, इसलिए चमक में कमी आती है। ग्रीन बोर्डों के लिए एक आम पसंद है जिसका निरीक्षण किया जाना चाहिए, साथ ही कुछ लोगों को उच्च गुणवत्ता वाले शिल्प कौशल को हाइलाइट करने के लिए एक प्रभावी तरीका मिल सकता है क्योंकि रंग रूटिंग को दिखाने के तरीके में नहीं मिलता है।

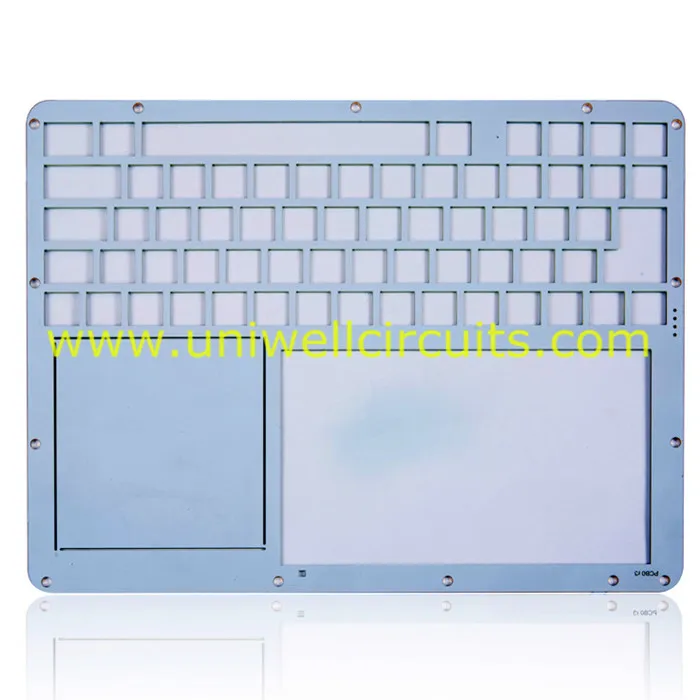

●, व्हाइट सोल्डर मास्क
सफेद मुद्रित सर्किट बोर्ड सोल्डर मास्क अनुप्रयोग थोड़ा अधिक आम हो रहे हैं क्योंकि वे एक पीसीबी देखो विशेष रूप से स्वच्छ वातावरण में सुंदर बना सकते हैं। वे कई स्थितियों में शानदार शो मॉडल बनाते हैं। हालांकि, वास्तविक दुनिया के अनुप्रयोग अधिक कठिन हो सकते हैं क्योंकि सफेद सोल्डर मास्क बहुत अच्छी तरह से निशान छिपाता है। कुछ परिस्थितियों में निरीक्षण असंभव हो सकता है, खासकर यदि आप केवल कमरे में सीधे ओवरहेड लाइट वाले कमरे में हैं। एक क्षेत्र जहां यह चमकता है, हालांकि, सफेद सिलस्क्रीन के उपयोग में सफेद के साथ उनके विपरीत विपरीत है।
●, ब्लैक सोल्डर मास्क
काले सोल्डर मास्क सफेद विकल्पों की तुलना में एक दृश्यता चिंता का थोड़ा कम उत्पादन करते हैं। कंट्रास्ट न्यूनतम है लेकिन लेबलिंग और बड़े घटक देखना आसान है। नकारात्मकता यह है कि प्रकाश घटक को पकड़ सकता है और एक छोटी सी छाया डाल सकता है, जिससे निशान दिखने में और अधिक मुश्किल होती है। ब्लैक पीसीबी सॉल्डर मास्क विकल्पों को आम तौर पर गर्मी में वृद्धि के कारण अनुशंसित नहीं किया जाता है, जो सिल्कस्क्रीन को विकृत कर सकता है और बोर्ड को साफ करना अधिक कठिन बना देता है। सफेद की तरह, यह देखने के लिए एक बहुत ही सुंदर बोर्ड है और यदि आप अपनी क्षमता को हाइलाइट करने का प्रयास कर रहे हैं तो एक अलग दृश्य बना सकते हैं।
●, लाल सोल्डर मास्क
लाल बोर्ड एक लोकप्रिय विकल्प बन रहे हैं क्योंकि वे विमानों, निशानों और यहां तक कि आपकी खाली जगह के लिए अच्छी दृश्यता और विपरीतता प्रदान करते हैं। यह हरी बोर्डों की तुलना में कम विपरीत है लेकिन बालों के उद्योग मानकों की तुलना में पीसीबी को ताजगी की भावना देगा। सिल्कस्क्रीन लाल के खिलाफ अच्छी तरह से खड़े हो जाते हैं।
●, ब्लू सोल्डर मास्क
लेबल-भारी बोर्डों को ब्लू तरल फोटोमैग्बल सॉल्डर मास्क पर विचार करना चाहिए क्योंकि यह सिलिकस्क्रीन के साथ महत्वपूर्ण विपरीतता के कारण होता है। उचित रोशनी और आवर्धन के बिना निशान देखना मुश्किल हो सकता है, इसलिए यह नीला विकल्प के लिए संतुलन बिंदु है। ब्लू को अक्सर यह कैसे देखा जा सकता है के लिए चुना जाता है। यह सफेद या काले रंग के रूप में नहीं है, लेकिन यह एक आकर्षक सौंदर्य विकल्प प्रदान करता है जो जटिलता और शिल्प कौशल का तात्पर्य है, खासकर यदि आप इसे एलसीडी के खिलाफ बढ़ रहे हैं। यह कुछ अन्य रंगों की तुलना में गंदगी दिखाने की संभावना अधिक है।
●, पीला सोल्डर मास्क और अधिक
कई नए रंग उभर रहे हैं, लेकिन उन्हें प्रबंधित करना मुश्किल हो सकता है। पीला एक सुखद रंग है, लेकिन यह सिल्कस्क्रीन और निशान दोनों के साथ खराब रूप से भिन्न होता है, जिससे किसी वास्तविक दुनिया के अनुप्रयोग में इसका उपयोग करना मुश्किल हो जाता है। विभिन्न रंग स्वच्छता, दृश्यता और शैली जैसे विभिन्न आवश्यकताओं को संतुलित करेंगे। अपनी नई रंग पसंद के साथ चलने से पहले हमेशा एक नमूना आज़माएं।
