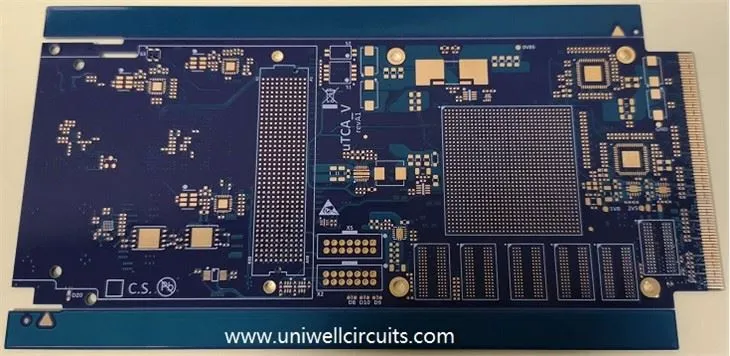

यूनीवेल सर्किट 16 लेयर्सफर्स्ट-स्टेप एचडीआई

सब्सट्रेट FR408HR को अपनाता है और 30 माइक्रो इंच तक की सोने की मोटाई के साथ खंडित गोल्ड फिंगर तकनीक का समर्थन करता है।
न्यूनतम आंतरिक स्थान 6.6 मील है, और लाइन की चौड़ाई/अंतरण 3/2.9 मील तक पहुंच सकता है। सोल्डर मास्क विंडो खोलने की सटीकता 0.5 मिलियन तक पहुंच सकती है
एक उच्च{0}आदेश वाले एचडीआई उत्पाद के रूप में, यह 6-परत या उससे कम प्रथम-क्रम वाले एचडीआई बोर्डों के पारंपरिक डिजाइन को तोड़ता है, जिससे विनिर्माण कठिनाई और वायरिंग घनत्व में काफी वृद्धि होती है।

यूनीवेल सर्किट लेजर ड्रिलिंग और इलेक्ट्रोप्लेटिंग फिलिंग तकनीक से लैस है, जिसमें ब्लाइंड होल फिलिंग दर 98% से अधिक है। एक्स-रे अलाइनमेंट और सिरेमिक ग्राइंडिंग तकनीक के साथ मिलकर, इंटरलेयर अलाइनमेंट सटीकता को ± 3मिलिट्री के भीतर नियंत्रित किया जा सकता है, जिससे 16 परत संरचना की इंटरलेयर विश्वसनीयता सुनिश्चित होती है।
इस प्रकार का उच्च घनत्व सर्किट बोर्ड अधिक कॉम्पैक्ट वायरिंग डिज़ाइन प्राप्त कर सकता है, सिग्नल ट्रांसमिशन अखंडता में सुधार कर सकता है, और उच्च अंत औद्योगिक नियंत्रण, संचार मॉड्यूल और अन्य परिदृश्यों के साथ व्यापक रूप से संगत है जिनके लिए उच्च पीसीबी परतों और वायरिंग घनत्व की आवश्यकता होती है। यह नमूना अनुसंधान और विकास से लेकर बड़े पैमाने पर उत्पादन तक वन-स्टॉप डिलीवरी का समर्थन करता है।

संचार के क्षेत्र में, यह 5G संचार आरएफ मॉड्यूल, उच्च {{1}आवृत्ति और उच्च {{2}स्पीड सिग्नल लिंक परिदृश्यों के लिए उपयुक्त है, जो उच्च {{3}आवृत्ति संकेतों के स्थिर संचरण को सुनिश्चित करने और 5G बेस स्टेशन AAU मॉड्यूल, हाई{5}स्पीड बैकबोर्ड और अन्य उपकरणों की सख्त प्रदर्शन आवश्यकताओं को पूरा करने के लिए कम ढांकता हुआ हानि बोर्डों की विशेषताओं पर निर्भर करता है।

सर्वर और डेटा सेंटर: सर्वर मदरबोर्ड और उच्च स्पीड डिजिटल लिंक हार्डवेयर के लिए उपयोग किया जाता है, जो पीसीआईई 5.0/6.0 जैसे उच्च बैंडविड्थ सिग्नल ट्रांसमिशन का समर्थन करता है, कॉम्पैक्ट स्पेस में व्यापक वायरिंग एकीकरण प्राप्त करता है, और सर्वर कंप्यूटिंग और डेटा थ्रूपुट दक्षता में सुधार करता है।
उच्च अंत औद्योगिक नियंत्रण उपकरण: औद्योगिक नियंत्रण मदरबोर्ड के मुख्य वाहक के रूप में, यह उच्च तापमान और आर्द्रता वाले जटिल औद्योगिक वातावरण के लिए उपयुक्त है। अत्यधिक विश्वसनीय इंटरलेयर संरचना के साथ, यह औद्योगिक नियंत्रण उपकरणों के दीर्घकालिक स्थिर संचालन को सुनिश्चित करता है।
मेडिकल इलेक्ट्रॉनिक्स: हैंडहेल्ड मेडिकल उपकरणों, मेडिकल एंडोस्कोप कैमरा मॉड्यूल और अन्य उत्पादों में लागू, यह सीमित बोर्ड मोटाई सीमाओं के तहत उच्च घनत्व सर्किट लेआउट प्राप्त करता है, उच्च परिशुद्धता और छोटे आकार के लिए चिकित्सा उपकरणों की आवश्यकताओं को पूरा करता है।
कार इलेक्ट्रॉनिक्स में बुद्धिमान: कार नेविगेशन और अन्य घटकों में उन्नत एडीएएस ड्राइविंग सहायता प्रणालियों के लिए अनुकूलित, कार इलेक्ट्रॉनिक्स की उच्च विश्वसनीयता प्रमाणन आवश्यकताओं को पूरा करना, मल्टी मॉड्यूल एकीकरण और कार इंटेलिजेंट सिस्टम के उच्च गति सिग्नल इंटरैक्शन का समर्थन करना।
उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स: कोर सर्किट मॉड्यूल जिनका उपयोग उच्च प्रदर्शन वाले स्मार्टफोन, लैपटॉप और स्मार्ट पहनने योग्य उपकरणों के लिए किया जा सकता है, जो उपभोक्ता इलेक्ट्रॉनिक्स को हल्के और उच्च प्रदर्शन के बीच संतुलन हासिल करने में मदद करने के लिए सीमित डिवाइस आंतरिक स्थान में अधिक कार्यात्मक सर्किट को एकीकृत करते हैं।
