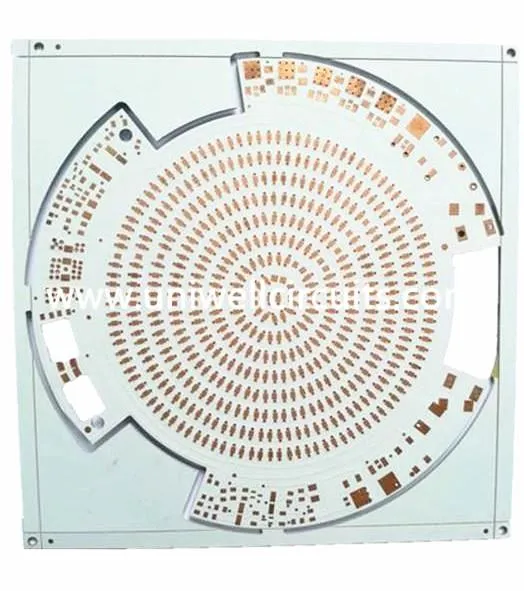

1 परत एल्यूमीनियम सर्किट बोर्ड
1. उत्पाद वर्णन
1 परत एल्यूमीनियम सर्किट बोर्ड के लिए विवरण | |
भाग का नाम: | 1 परत एल्यूमीनियम सर्किट बोर्ड |
मूलभूत सामग्री: | एल्यूमिनियम आधार टुकड़े टुकड़े |
परत गणना: | 1 परत |
कॉपर मोटाई: | 1oz या 35um |
बोर्ड मोटाई समाप्त: | 1.6 मिमी |
सोल्डर मुखौटा रंग: | व्हाइट लिक्विड फोटो इमेजबल सोल्डमास्क (एलपीआई) |
किंवदंती रंग: | नहीं |
सतह समाप्त: | विसर्जन सोना |
प्रोफाइल: | सीएनसी + V कट |
ऊष्मीय चालकता: | 1.0W / mK |
इन्सुलेट परत ब्रेक डाउन वोल्टेज | ≥3KV |
आवेदन क्षेत्र: | एलईडी प्रकाश |
यूनीवेल के उत्पादों में आवेदन की विस्तृत श्रृंखला है:
1) पूर्ण रंगीन एलईडी डिस्प्ले: समान रूप से या कॉम्पैक्टली को एक बिंदु में लाल, हरा, नीला रंग बनाएं, समान रूप से पैनल पर वितरित करें, और इसलिए पूरे प्रदर्शन को बनाएं
2) आमतौर पर शारीरिक खेल, विज्ञापन, बैंक, स्टॉक एक्सचेंज, स्टेशन, बंदरगाह, बाजार, दूरसंचार, विभाग, स्कूल, मॉनीटर, रेस्तरां, मनोरंजन इत्यादि के लिए आवेदन करते हैं।
2.पीसीबी तकनीकी क्षमता
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 40 |
मैक्स। तांबा (आंतरिक / बाहरी) | 6 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
3. लीड टाइम और logistcis
1) लीड टाइम
परतें | जल्दी पलटना | नमूना आदेश | मास आदेश |
एक | चौबीस घंटे | 3 कार्य दिवस | 7 कार्य दिवस |
दोहरा | चौबीस घंटे | 4 कार्य दिवस | 7 कार्य दिवस |
4-6layer | 48 घंटे | 5-6 कार्य दिवस | 10 कार्य दिवस |
8-12layer | 120hours | 7-9 कार्य दिवस | 15 कार्य दिवस |
एफआर -4 आधारित, भौतिक लीड टाइम बहिष्कृत करें | |||
2) रसद
हम ग्राहक गंतव्य पर एफओबी शेन्ज़ेन, एफओबी एचके या सीआईएफ की पेशकश कर सकते हैं।
विश्व स्तर पर आपके नियुक्त गोदाम में सीधे शिप करें।
4. पैकेजिंग और वितरण
1) पैकेजिंग विवरण: मुहरबंद बैग, विरोधी स्थैतिक बैग, उपयुक्त दफ़्ती या अपनी आवश्यकता का पालन करें।
वितरण
शिपिंग प्रकार: यूपीएस, डीएचएल, फेडेक्स, ईएमएस, चीन पोस्ट एयर मेल इत्यादि। आप शिपिंग लागत का चयन कर सकते हैं जैसा आप चाहते हैं।
1) उच्च गति: नमूना या तत्काल आदेश के लिए व्यक्त करें।
2) एक्सप्रेस चयन
