एल्यूमिनियम विसर्जन सोना सर्किट बोर्ड
1. उत्पाद वर्णन

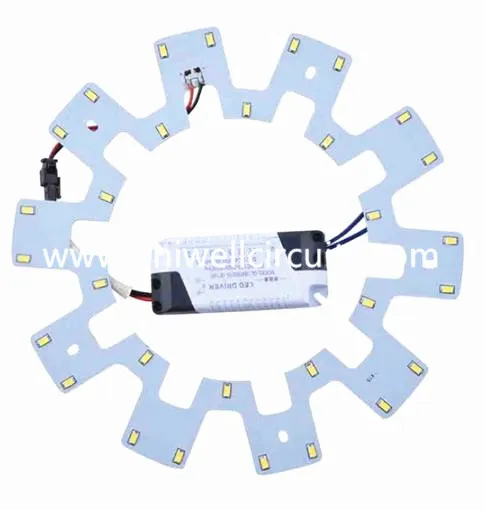

एल्यूमिनियम विसर्जन सोना सर्किट बोर्ड
एल्यूमिनियम पीसीबी के लिए सामान्य विनिर्देश
परत गणना: 1-2 परत
बोर्ड की मोटाई: 0.5-3.0 मिमी
कॉपर मोटाई: 1-3oz
थर्मल चालकता: 1.0-4.0W / एमके
भूतल उपचार: एचएएल (लीड फ्री), विसर्जन सोना / टिन, ओएसपी, सोना चढ़ाना
आवेदन: रेफ्रिजरेटर एलईडी लाइट
एल्यूमिनियम बेस पीसीबी एल्यूमिनियम दुनिया की सबसे प्रचुर मात्रा में धातु है और तीसरा सबसे आम तत्व है जिसमें पृथ्वी की परत का 8% हिस्सा है। एल्यूमीनियम की बहुमुखी प्रतिभा इसे स्टील के बाद सबसे व्यापक रूप से इस्तेमाल धातु बनाती है।
एल्यूमिनियम खनिज बॉक्साइट से लिया गया है। बॉक्साइट को बेयर प्रक्रिया के माध्यम से एल्यूमिनियम ऑक्साइड (एल्युमिना) में परिवर्तित कर दिया जाता है। एल्यूमिना को इलेक्ट्रोलाइटिक कोशिकाओं और हॉल-हेरोल्ट प्रक्रिया का उपयोग करके एल्यूमिनियम धातु में परिवर्तित किया जाता है। यूनीवेल ने एल्यूमीनियम पीसीबी के साथ कई ग्राहकों की सेवा की है, हमारे पास बहुत अधिक अनुभव है।
2. पीसीबी विनिर्माण के विस्तृत विनिर्देश
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 40 |
मैक्स। तांबा (आंतरिक / बाहरी) | 6 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
3. कॉम्पनी जानकारी
शेन्ज़ेन, चीन में 2007 में स्थापित यूनीवेल सर्किट सह।, एलटीडी, एक पेशेवर पीसीबी और असेंबली निर्माता है, जो शेन्ज़ेन और हांगकांग बंदरगाहों के करीब चीन में आईएसओ 9 00001, आईएसओ 14001, और यूएल पास करने में अग्रणी है, जो सभी प्रकार के एकल प्रदान करता है साइड, डबल-साइड और मल्टी लेयर पीसीबी के साथ ही असेंबली सेवा।
यूनीवेल 10+ साल के अनुभव के अनुभव के साथ, हम संयुक्त राज्य अमेरिका, जापान, रूस, जर्मनी, स्विट्ज़रलैंड, स्वीडन, यूके, फिनलैंड, फ्रांस, हॉलैंड, इटली, पोलैंड, डेनमार्क, ऑस्ट्रेलिया, ब्राजील, सिंगापुर, थाईलैंड और मलेशिया में अपने पीसीबी निर्यात करते हैं। ।, आदि।
UNIWELL लगातार हमारे ग्राहकों को धन्यवाद देने के लिए उच्च गुणवत्ता वाले एमसी पीसीबी और अच्छी सेवा प्रदान करेगा
4. हमारी सेवाएं
● ईएमएस-इलेक्ट्रॉनिक विनिर्माण सेवा
● पीसीबी आपूर्ति और लेआउट
● एसएमटी, बीजीए और डीआईपी पर पीसीबी असेंबली
● लागत प्रभावी घटक सोर्सिंग
● फास्ट टर्न प्रोटोटाइप और मास प्रोडक्शन
● बॉक्स बिल्ड असेंबली
● इंजीनियरिंग समर्थन
5. त्वरित आवश्यकता
1) Gerber फ़ाइल / पीसीबी फ़ाइल और बोम सूची
2) हमारे लिए पीसीबी / एफपीसी / पीसीबीए या पीसीबीए नमूने की तस्वीरें साफ़ करें
3) पीसीबी विनिर्देश: आधार सामग्री, बोर्ड मोटाई, तांबा मोटाई, सतह परिष्करण, सोना विसर्जन मोटाई
4) पीसीबी / पीसीबीए के लिए टेस्ट विधि
6. पैकेजिंग और शिपिंग
पैकेजिंग
1) पॉलीफॉम और बहु परत पेपरबोर्ड के साथ उत्पाद की रक्षा करें।
2) उत्पाद निर्यात के लिए विशेष रक्षा दफ़्ती।
3) प्रति ग्राहक आवश्यकता।
शिपिंग: हमारे पास डीएचएल, फेडेक्स, ईएमएस, यूपीएस, टीएनटी और अन्य हवाई उड़ान मार्ग या समुद्री माल ढुलाई कंपनी के साथ स्थिर सहकारिता है। आम तौर पर हम आपको अपने देश, अच्छे प्रकार, वजन और अनुरोधित प्रसव के समय के अनुसार सबसे उचित शिपिंग विधि उद्धृत करेंगे।
यदि आप हमें पूछताछ भेजने से पहले हमें अपने आदेश मात्रा, देश, समुद्री बंदरगाह / हवाई बंदरगाह के विवरण लिख सकते हैं तो हम इसकी सराहना करेंगे। इस तरह हम आपको सबसे अच्छी और सबसे सटीक कीमत की पेशकश कर सकते हैं।
