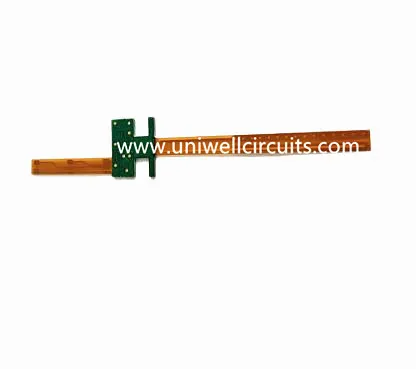

फ्लेक्स कठोर ओएसपी सर्किट बोर्ड
1. उत्पाद वर्णन
विशिष्टता
फ्लेक्स और कठोर (12L-4F)
आवेदन: संचार उपकरण
बोर्ड मोटाई: 1.6 मिमी
भूतल उपचार: ओएसपी
रेखा चौड़ाई / स्थान: 3.9 / 3.7 मिली
पीटीएच अंधा स्लॉट, ऊपर और नीचे रूपरेखा के लिए असमानता, दो सतह उपचार, उच्च परिशुद्धता संरेखण
बड़ी मात्रा में पीसीबी फैब्रिकेशन सेवाएं हमारे सभी ग्राहकों के लिए उपलब्ध हैं, इससे कोई फर्क नहीं पड़ता कि आप कहां काम करते हैं, आप किस उद्योग की सेवा करते हैं या आप अपने बोर्ड कैसे विकसित करना चाहते हैं।
2. उत्पादन क्षमता
लचीला पीसीबी क्षमता
परतें: 20 (12layer शामिल करें)
आंतरिक चौराहे में लाइन चौड़ाई / स्थान (मिल): 3/3, 3.5 / 3.5
पहलू अनुपात: 20: 1 (पीटीएच); 1: 1 (अंधा vias)
मिन। ड्रिलिंग छेद व्यास (मिल): 6 (यांत्रिक); 4 (लेजर)
ड्रिलिंग से कंडक्टर (मिल) तक दूरी: 6
प्रतिबाधा नियंत्रण के लिए सहनशीलता (+/-): 10%
कठोर पीसीबी क्षमता
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 40 |
मैक्स। तांबा (आंतरिक / बाहरी) | 6 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
3. गुणवत्ता नियंत्रण
निर्भरता और अनुकूल सेवा के अलावा, हमारे उत्पादों की गुणवत्ता हमारे लिए प्राथमिक चिंता का विषय है। जैसे ही आपका डेटा आता है, यह हमारी व्यापक जांच के साथ शुरू होता है।
4. हमें क्यों चुनें
• त्वरित प्रतिक्रिया और वितरण
• अच्छी गुणवत्ता के दौरान सस्ता
• छोटी मात्रा चलती है
• प्रमाणन विनिर्माण क्षमता
• ग्लोबल आईसी और घटक सोर्सिंग
• वन-स्टॉप पीसीबी और पीसीबीए सेवा
