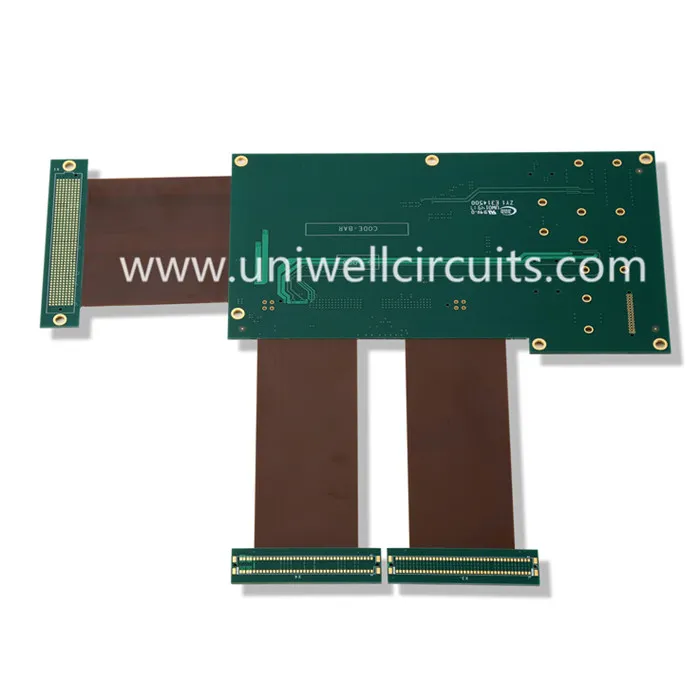

चिकित्सा उपकरण फ्लेक्स कठोर सर्किट बोर्ड
1. उत्पाद वर्णन
बुनियादी मानकों: भौतिक संरचना: डबल पक्षीय चिपकने वाला + कम नुकसान पीला कवर फिल्म + (लाइन तांबा + गोंद + उच्च आवृत्ति ढांकता हुआ पॉलीमाइड आधार सामग्री + गोंद + लाइन तांबे) + कम नुकसान पीले रंग की कवर फिल्म।
प्रतिरोध: झुकने और मोड़ने के लिए स्वतंत्र।
पुरुष: + / - 0.03 मिमी
मोटाई: 0.15 मिमी
प्रबलित: सकारात्मक और नकारात्मक 0.15 मिमी स्टील शीट सुदृढ़ीकरण।
विनिर्माण प्रक्रिया: सोल्डर कोटिंग, प्लग चढ़ाना, परत को कवर करना, फिल्म - लेपित प्रकार, प्रतिरोध - वेल्डिंग प्रकार की रक्षा।
भूतल उपचार: विसर्जन सोना (1 ~ 2 यू ")।
न्यूनतम लाइन चौड़ाई / रेखा दूरी: 0.06 मिमी / 0.0 9 मिमी।
आवेदन: चिकित्सा उपचार
यूनिवेल सर्किट जैसे कठोर-फ्लेक्स पीसीबी आपूर्तिकर्ता लेआउट पर मार्गदर्शन प्रदान करते हैं और आपके उपकरण को सुरक्षित रखने के लिए झुकते हैं। हम आपके डिजाइन के लिए आवश्यक मोटाई और अन्य आवश्यकताओं को समझने में आपकी सहायता के लिए एक त्वरित अवलोकन प्रस्तुत करना चाहते थे।
2. लचीला सर्किट विनिर्देश
परतें: 20 (12layer शामिल करें)
आंतरिक चौराहे में लाइन चौड़ाई / स्थान (मिल): 3/3, 3.5 / 3.5
पहलू अनुपात: 20: 1 (पीटीएच); 1: 1 (अंधा vias)
मिन। ड्रिलिंग छेद व्यास (मिल): 6 (यांत्रिक); 4 (लेजर)
ड्रिलिंग से कंडक्टर (मिल) तक दूरी: 6
प्रतिबाधा नियंत्रण के लिए सहनशीलता (+/-): 10%
3. गुणवत्ता प्रणाली
● आईएसओ 9 001: 2008 प्रमाणित गुणवत्ता प्रणाली
● उल ई314500
● Ts16949: 200 9
4.Material
आपका विशिष्ट कठोर-फ्लेक्स मुद्रित सर्किट बोर्ड एक कस्टम डिजाइन और उत्पादन होगा। हालांकि, आपको विचार करने के बारे में सोचने के लिए, हम आपके साथ इस परियोजना के लिए उपयोग किए जा सकने वाले सामग्रियों का एक छोटा सा चयन साझा करना चाहते थे। यह लचीलापन और क्षमता हमें चीन के अग्रणी कठोर-फ्लेक्स पीसीबी आपूर्तिकर्ताओं में से एक बनाती है।
जब कठोर-फ्लेक्स मुद्रित सर्किट बोर्ड या किसी मुद्रित सर्किट बोर्ड की बात आती है तो सही सामग्री महत्वपूर्ण होती है। घटिया सामग्री वाले पीसीबी महत्वपूर्ण समय पर असफल हो सकते हैं, ब्रेक लग सकते हैं, आग पकड़ सकते हैं, खतरनाक स्पार्क का कारण बन सकते हैं या अन्यथा आपके ऑपरेशन से समझौता कर सकते हैं। Uniwell सिग्नल ट्रांसमिशन, थर्मल चालकता और सुरक्षा के संबंध में आपको सर्वोत्तम परिणाम प्राप्त करने के लिए प्रत्येक कठोर-फ्लेक्स पीसीबी के लिए केवल सर्वोत्तम सामग्री का उपयोग करता है।
मुख्य सामग्री
● मानक एफआर -4 सामग्री
● लीड-फ्री संगत एफआर -4 सामग्री
● उच्च गति डिजिटल सामग्री
● आरएफ और माइक्रोवेव-संगत सामग्री
● उच्च थर्मल चालकता के साथ धातु कोर (यानी एल्यूमीनियम) सामग्री
● पॉलीमाइड
● coverlays, covercoats और लचीला सोल्डर मास्क
● ड्यूपॉन्ट, पैनासोनिक और शेंगी कस्टम, ब्रांडेड सामग्री
5. उत्पाद आवेदन
यूनीवेल सर्किट के उत्पादों को संचार, नेटवर्क, डिजिटल उत्पाद, औद्योगिक नियंत्रण, चिकित्सा देखभाल, एयरोनॉटिक्स और अंतरिक्ष विज्ञान, रक्षा और सैन्य क्षेत्रों आदि में व्यापक रूप से लागू किया जाता है।
