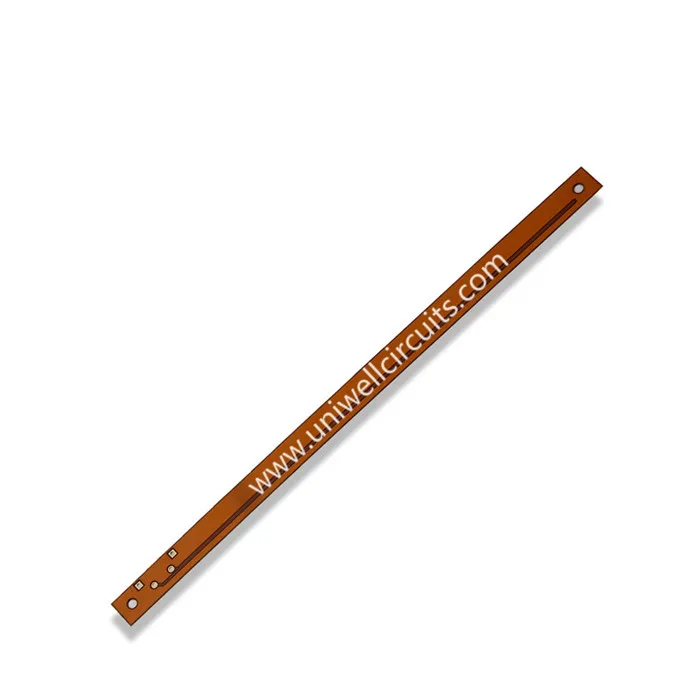

मोबाइल फोन फ्लेक्सिबल सर्किट बोर्ड
1. उत्पाद वर्णन
विशिष्टता
परत: 2
आधार सामग्री: पॉलीमाइड
कॉपर मोटाई: 1oz
बोर्ड मोटाई: 0.25 मिमी
सोल्डर मास्क रंग: पीला कवर फिल्म
सिल्कस्क्रीन रंग: सफ़ेद
भूतल उपचार: विसर्जन गोल्ड
100% ई-टेस्ट: 100% ई-टेस्ट
मानक: आईपीसी-कक्षा 2 / कक्षा 3
आवेदन: मोबाइल फोन
यूनीवेल सर्किट कं, लिमिटेड, अप्रैल, 2007 में शेन्ज़ेन, चीन में स्थापित किया गया था। 2007 में स्थापित एक नई कंपनी है। शुरुआत में हम केवल मुद्रित सर्किट बोर्डों के निर्माण पर ध्यान केंद्रित कर रहे थे। लेकिन अब हम तीन प्रमुख क्षेत्रों में मुद्रित सर्किट बोर्ड, पीसीबी असेंबली और घटक खरीद में तेजी से बढ़ते विश्वव्यापी प्रदाता बन गए हैं। हम ठोस साझेदारी बनाने और हमारे ग्राहक की सफलता को सक्षम करने के लिए लचीला समाधान प्रदान करने के लिए समर्पित हैं।
एक अनुभवी पीसीबी और पीसीबीए निर्माता के रूप में, हम प्रोटोटाइप, छोटी मात्रा, मध्यम मात्रा, और उच्च मात्रा परियोजनाओं प्रदान करते हैं। हम व्यापक तकनीकी बैकअप के साथ एक पूर्ण सेवा की गारंटी दे सकते हैं, जो लागत लाभ और निर्धारित डिलीवरी की पेशकश करते हैं।
2. हमारी सेवा
पीसीबी डिजाइन
रिवर्स इंजीनियरिंग-पीसीबी कॉपी, पीसीबी क्लोन, आईसी डीकोड
त्वरित प्रोटोटाइप
घटक सोर्सिंग और खरीददारी
एफपीसी मोल्ड बनाने और प्लास्टिक इंजेक्शन बनाने
पीसीबी, पीसीबीए एसएमडी, एसएमटी असेंबली
आपूर्ति श्रृंखला सेवा
3. गुणवत्ता नियंत्रण
हमारे विनिर्माण और गुणवत्ता नियंत्रण प्रक्रिया आईएसओ 9 001: 2000 प्रमाणित हैं और आईपीसी-ए 600 (पीसीबी) और आईपीसी-ए 610 (पीसीबी असेंबली) मानकों के अनुरूप हैं। हमारे सभी पीसीबी / पीसीबीए यूएल प्रमाणित और RoHS अनुपालन कर रहे हैं।
4. कठोर पीसीबी उत्पादन क्षमता
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 40 |
मैक्स। तांबा (आंतरिक / बाहरी) | 6 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
5. एफपीसी उत्पादन क्षमता
परतें: 20 (12layer शामिल करें)
आंतरिक चौराहे में लाइन चौड़ाई / स्थान (मिल): 3/3, 3.5 / 3.5
पहलू अनुपात: 20: 1 (पीटीएच); 1: 1 (अंधा vias)
मिन। ड्रिलिंग छेद व्यास (मिल): 6 (यांत्रिक); 4 (लेजर)
ड्रिलिंग से कंडक्टर (मिल) तक दूरी: 6
प्रतिबाधा नियंत्रण के लिए सहनशीलता (+/-): 10%
