ओएसपी स्कैनर फ्लेक्स पीसीबी 1. उत्पाद विवरण विशिष्टता परत: 1 मोटाई: 0.13 मिमी सामग्री: 1 ओजेड में चिपकने वाला रोलिंग है तांबे की मोटाई: 1 औंस सतह का उपचार: सोना चढ़ाना न्यूनतम लाइन चौड़ाई / लाइन रिक्ति: 0.1 मिमी / 0.095 मिमी एफआर 4 सुदृढ़ीकरण मोटाई: 0.5 मिमी स्कैनर, ऑप्टोइलेक्ट्रॉनिक तकनीक का उपयोग करें और ...
जांच भेजें

शेन्ज़ेन यूनीवेल सर्किट कंपनी लिमिटेड चीन में यूनीवेल सर्किट ओएसपी स्कैनर फ्लेक्स पीसीबी के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है, कम कीमत के साथ अनुकूलित सेवा का भी समर्थन करता है। यदि आप उच्च गुणवत्ता वाले यूनीवेल सर्किट ओएसपी स्कैनर फ्लेक्स पीसीबी खरीदने जा रहे हैं, तो हमारे कारखाने से उद्धरण प्राप्त करने के लिए आपका स्वागत है।

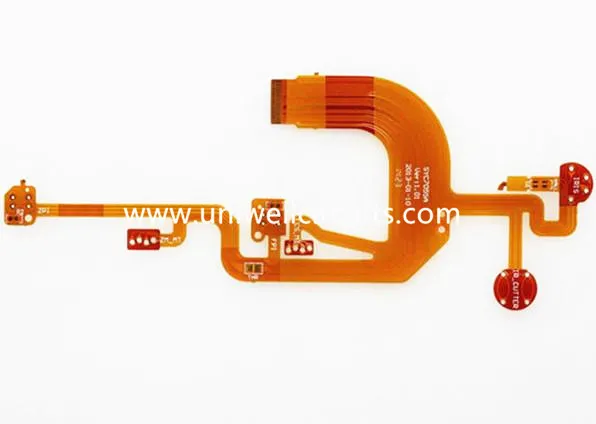

यह OSP ऑर्गेनिक सोल्डर मास्क तकनीक का उपयोग करने वाला एक स्कैनर विशिष्ट FPC लचीला सर्किट बोर्ड है। समग्र संरचना नारंगी पीले पॉलीमाइड सब्सट्रेट की एक अनियमित मुड़ी हुई संरचना है, जो स्कैनर के अंदर जटिल स्थानिक वायरिंग आवश्यकताओं के लिए उपयुक्त है।



उत्पाद प्रक्रिया

परत:

1

मोटाई:

0.13 mm

सामग्री:

1OZ में चिपकने वाला रोलिंग है

मोटाई:

0.15 mm

सुदृढीकरण:

आगे और पीछे 0.15 मिमी स्टील शीट सुदृढीकरण

तांबे की मोटाई:

1 oz

सतह का उपचार:

सोना चढ़ाना

FR4 सुदृढ़ीकरण मोटाई:

0.5mm

न्यूनतम लाइन चौड़ाई/लाइन रिक्ति:

0.1मिमी/0.095मिमी

मुख्य उत्पाद सुविधाएँ



लचीली संरचना के लाभ: सब्सट्रेट के रूप में उच्च तापमान प्रतिरोधी पीआई फिल्म का उपयोग करके, यह बिना टूटे हजारों बार झुकने को प्राप्त कर सकता है। यह स्कैनर के अंदर त्रि-आयामी वायरिंग के अनुकूल हो सकता है, जिससे उपकरण के आंतरिक असेंबली स्थान की काफी बचत होती है। साथ ही, इसमें उत्कृष्ट भूकंपीय प्रदर्शन है, जो उपकरण संचालन के दौरान लाइन टूटने से बचाता है।
ओएसपी प्रक्रिया विशेषताएं: 0.2-0.5 μ मीटर की मोटाई वाला ऑर्गेनिक सोल्डर मास्क साफ नंगे तांबे की सतह पर उगाया जाता है, जिसमें ऑक्सीकरण प्रतिरोध, गर्मी शॉक प्रतिरोध और नमी प्रतिरोध की विशेषताएं होती हैं। वेल्डिंग के दौरान, सुरक्षात्मक फिल्म को फ्लक्स द्वारा जल्दी से हटाया जा सकता है, जिससे एक ठोस सोल्डर जोड़ बनाने के लिए साफ तांबे की सतह उजागर हो जाती है। प्रक्रिया लागत विसर्जन प्रक्रिया का केवल एक तिहाई से आधा है, और यह ठीक पिच पैड डिजाइन के लिए उपयुक्त है, जो ठीक सर्किट की वेल्डिंग उपज को प्रभावित नहीं करेगा।
प्रक्रिया विश्वसनीयता: RoHS पर्यावरणीय सीसा रहित आवश्यकताओं के अनुरूप, फिल्म एकरूपता त्रुटि ± 0.08 μm से कम या उसके बराबर, पैड की सपाटता 5 μm से कम या उसके बराबर, स्कैनर के अंदर उच्च-घनत्व सर्किट लेआउट के अनुकूल, वर्चुअल सोल्डरिंग और ब्रिजिंग जैसी सोल्डरिंग समस्याओं से बचना।

विशिष्ट अनुप्रयोग वातावरण



कार्यालय डेस्कटॉप स्कैनर के अंदर स्कैनिंग हेड मूवमेंट केबल को स्कैनिंग हेड की प्रत्यावर्ती गति की लगातार झुकने की आवश्यकताओं के लिए अनुकूलित किया गया है, जो छवि संकेतों के स्थिर संचरण को सुनिश्चित करता है।
औद्योगिक ग्रेड हाई-स्पीड स्कैनर का संकीर्ण आंतरिक स्थान अनियमित शेल के अंदर त्रि-आयामी वायरिंग को सक्षम बनाता है, जिससे उपकरण की कुल मात्रा कम हो जाती है।
ओएसपी कोटिंग पारंपरिक इनडोर स्थिर तापमान और आर्द्रता कार्यालय/कंप्यूटर कक्ष वातावरण में 3-6 महीने या उससे अधिक का एंटी-ऑक्सीडेशन चक्र प्रदान कर सकती है, जो स्कैनर की उत्पादन असेंबली और दीर्घकालिक उपयोग आवश्यकताओं को पूरी तरह से पूरा करती है।
कम विद्युत चुम्बकीय हस्तक्षेप वाले पारंपरिक औद्योगिक नियंत्रण और कार्यालय परिदृश्य सिग्नल ट्रांसमिशन हानि को कम करने और स्कैनर छवि अधिग्रहण की सिग्नल अखंडता सुनिश्चित करने के लिए लचीले बोर्डों के कॉम्पैक्ट वायरिंग डिज़ाइन पर निर्भर करते हैं।
