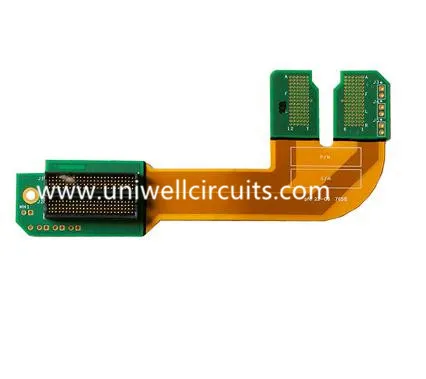

एकल पक्ष फ्लेक्स कठोर सर्किट बोर्ड
1. कॉम्पनी जानकारी
विशिष्टता
नाम: एकल पक्ष फ्लेक्स कठोर सर्किट बोर्ड
बुनियादी मानकों: भौतिक संरचना: डबल पक्षीय चिपकने वाला + कम नुकसान पीला कवर फिल्म + (लाइन तांबा + गोंद + उच्च आवृत्ति ढांकता हुआ पॉलीमाइड आधार सामग्री + गोंद + लाइन तांबे) + कम नुकसान पीले रंग की कवर फिल्म।
प्रतिरोध: झुकने और मोड़ने के लिए स्वतंत्र।
परत: 1
पुरुष: + / - 0.03 मिमी
मोटाई: 0.15 मिमी
प्रबलित: सकारात्मक और नकारात्मक 0.15 मिमी स्टील शीट सुदृढ़ीकरण।
विनिर्माण प्रक्रिया: सोल्डर कोटिंग, प्लग चढ़ाना, परत को कवर करना, फिल्म - लेपित प्रकार, प्रतिरोध - वेल्डिंग प्रकार की रक्षा।
भूतल उपचार: सोना (सोना) 1 ~ 2 माइक्रोइंच।
न्यूनतम लाइन चौड़ाई / रेखा दूरी: 0.06 मिमी / 0.0 9 मिमी
यूनीवेल में, हम बाजार पर कुछ बेहतरीन कठोर-लचीले मुद्रित सर्किट बोर्डों को वितरित करने पर खुद पर गर्व करते हैं। हम आपको यह दिखाना चाहते हैं कि हम आपके विकास के लिए इंजीनियरिंग और प्रोटोटाइप से बड़े वॉल्यूम ऑर्डर तक क्या कर सकते हैं।
अपने आने वाले प्रोजेक्ट पर चर्चा करने के लिए आज आप यूनीवेल से संपर्क करते समय अपना समय बचाएं और अपने बजट की रक्षा करें।
2. हमारे सप्लायर
जब कठोर-फ्लेक्स मुद्रित सर्किट बोर्ड या किसी मुद्रित सर्किट बोर्ड की बात आती है तो सही सामग्री महत्वपूर्ण होती है। घटिया सामग्री वाले पीसीबी महत्वपूर्ण समय पर असफल हो सकते हैं, ब्रेक लग सकते हैं, आग पकड़ सकते हैं, खतरनाक स्पार्क का कारण बन सकते हैं या अन्यथा आपके ऑपरेशन से समझौता कर सकते हैं। Uniwell सिग्नल ट्रांसमिशन, थर्मल चालकता और सुरक्षा के संबंध में आपको सर्वोत्तम परिणाम प्राप्त करने के लिए प्रत्येक कठोर-फ्लेक्स पीसीबी के लिए केवल सर्वोत्तम सामग्री का उपयोग करता है।
3. सतह प्रकार खत्म होता है
मुद्रित सर्किट बोर्डों (पीसीबी) की सतह तांबे से बना है ताकि बिजली धाराओं का प्रवाह प्रभावी ढंग से हो सके। ऑक्सीकरण और अन्य जंग से बचने के लिए इन धातुओं को तत्वों से उचित सुरक्षा की आवश्यकता होती है। फिनिश प्रकारों की एक श्रृंखला बिगड़ने के खिलाफ सुरक्षा के विभिन्न स्तर प्रदान करती है। वे कुछ उपयोग में सहायता करते हैं, जैसे सोल्डरिंग के साथ। विभिन्न सर्किट बोर्ड खत्म उपलब्ध हैं, जो कि सबसे उन्नत अनुप्रयोगों में उपयोग किए जाने वाले महंगी या कठिन-से-प्रबंधित खत्म करने के लिए किफायती और आसान-लागू होते हैं।
विसर्जन सोना (एनआईआईजी)
इलेक्ट्रोलिस निकेल इमर्सन गोल्ड आज उपलब्ध सबसे लोकप्रिय व्यापक रूप से इस्तेमाल सर्किट बोर्ड खत्म में से एक है। कोटिंग की दो परतों के साथ निर्मित, ENIG जगह 2-4 μ "120-200 μ से अधिक" नी। सोने निकल से निकल की रक्षा करता है और निकल आधार धातु बोर्ड की रक्षा करता है और सर्किट को इसकी सतह पर सुरक्षित रूप से बेचा जा सकता है।
फायदे: सोल्डर को फ्लैट सतह, लीड फ्री और आरओएचएस अनुपालन, लंबे शेल्फ लाइफ, चढ़ाया छेद के लिए कड़ा सहनशीलता आयोजित की जा सकती है।
नुकसान: सिग्नल अखंडता अनुप्रयोगों, काले पैड के लिए महंगा, सिग्नल हानि।
विसर्जन चांदी
विसर्जन टिन (आईएजी) रासायनिक विस्थापन के माध्यम से सीधे पीसीबी के आधार धातु पर लागू होता है। यह ENIG की तुलना में एक अधिक किफायती विकल्प है, और यह RoHS- अनुपालन भी है। इमर्सन सिल्वर के लिए एक सामान्य मोटाई 4-12u है "। तांबा और चांदी के रास्ते के कारण, वे अंततः एक-दूसरे में फैल गए।
फायदे: सोल्डर को फ्लैट सतह, लीड-फ्री और आरओएचएस अनुपालन, सख्त सहिष्णुता के लिए कम सहनशीलता, कमजोर छेद के लिए कम सहनशीलता आयोजित की जा सकती है।
नुकसान: पीसीबी को संभालने से सोल्डरिंग के मुद्दों का कारण बन सकता है, यह एनआईजी की तुलना में अधिक लागत प्रभावी है लेकिन आईएसएन से कम लागत प्रभावी है, और खत्म खराब हो सकता है और ऑक्सीकरण हो सकता है।
विसर्जन टिन
विसर्जन टिन (आईएसएन) रासायनिक विस्थापन के माध्यम से सीधे पीसीबी के आधार धातु पर लागू होता है। यह एनआईआईजी और इमर्सन सिल्वर की तुलना में एक अधिक किफायती विकल्प है, और यह RoHS- अनुरूप भी है। इमर्सन टिन के लिए एक सामान्य मोटाई 20-50u है "। जिस तरह से टिन और तांबा बातचीत करते हैं, वे अंततः एक-दूसरे में फैलते हैं।
लाभ: सोल्डर को फ्लैट सतह, लीड-फ्री और आरओएचएस अनुपालन, सख्त सहनशीलता चढ़ाया छेद के लिए आयोजित की जा सकती है और प्रेस फिट अनुप्रयोगों के लिए एक लोकप्रिय पसंद है।
नुकसान: पीसीबी को संभालने से एनआईआईजी की तुलना में नुकसान और सोल्डरिंग मुद्दे, टिन व्हिस्कर, छोटे शेल्फ जीवन का कारण बन सकता है।
HASL
एचएएसएल एक किफायती परिष्करण विकल्प है जो पीसीबी पर पतली सुरक्षात्मक कवर बनाने के लिए टिन / लीड का उपयोग करता है। बोर्ड की सतह से अतिरिक्त लीड या टिन को साफ़ करने के लिए गर्म हवा के विस्फोट का उपयोग किया जाता है। पूर्व में उद्योग मानक, संभावित आरओएचएस अनुपालन के मुद्दों के कारण एचएएसएल लोकप्रियता खराब हो गई है।
फायदे: कम लागत, लंबी शेल्फ लाइफ, और एचएएसएल पुन: प्रयोज्य है।
नुकसान: सोल्डरिंग के लिए असमान सतह, लीड (RoHS अनुपालन नहीं) शामिल है, चढ़ाया छेद पर सख्त सहनशीलता नहीं रख सकता है।
पीबी-फ्री एचएएसएल
निर्माण में अग्रणी के उपयोग के पीछे चिंताओं के कारण गैर-विषैले पीसीबी फिनिश प्रकार लोकप्रियता प्राप्त कर रहे हैं। पीबी-फ्री एचएएल एक सुरक्षात्मक कोटिंग बनाने के लिए निकल के साथ जोड़ा टिन या तांबे का उपयोग खत्म करता है। पीबी-फ्री एचएएसएल के पास एचबीएस के समान फायदे और नुकसान हैं, पीबी-फ्री एचएएसएल को छोड़कर RoHS अनुपालन और लीड-फ्री है।
OSP
हरे अपील के आधार पर एक पीसीबी सतह खत्म तुलना कोई सवाल नहीं छोड़ती है। कार्बनिक सोल्डरेबिलिटी प्रेज़र्वेटिव (ओएसपी) प्रक्रिया में किसी भी विषाक्त पदार्थ को पेश नहीं करता है। इसके बजाए, एक कार्बनिक यौगिक का उपयोग तांबे के साथ स्वाभाविक रूप से किया जाता है, जो जंग के खिलाफ सुरक्षा करता है जो एक ऑर्गोमेटोमेटिक परत बनाता है।
फायदे: सोल्डरिंग के लिए फ्लैट सतह, आरओएचएस अनुपालन और लीड-फ्री, लागत प्रभावी। नुकसान हैं; शॉर्ट शेल्फ लाइफ, पीसीबी को संभालने से सोल्डरिंग के मुद्दों का कारण बन सकता है, मोटाई मापने योग्य नहीं है।
नुकसान: शॉर्ट शेल्फ लाइफ, पीसीबी को संभालने से सोल्डरिंग के मुद्दों का कारण बन सकता है, मोटाई मापने योग्य नहीं है।
मुश्किल सोना
सबसे महंगा पीसीबी सतह खत्म प्रकारों में से, हार्ड गोल्ड अनुप्रयोग बेहद टिकाऊ हैं और लंबे शेल्फ जीवन का आनंद लेते हैं। वे आमतौर पर उन घटकों के लिए आरक्षित होते हैं जो 100 μin निकल से 100 μin सोने से 100 μin सोने से 100 μin सोने से सामान्य मोटाई दरों के साथ सामान्य मोटाई दर प्राप्त करने की अपेक्षा करते हैं। गरीब सोल्डरिबिलिटी के कारण इसे अक्सर सोल्डरिंग पॉइंट्स के लिए उपयोग नहीं किया जाता है। हार्ड सोना आमतौर पर किनारे कनेक्टर, बैटरी संपर्क, और कुछ परीक्षण बोर्डों के लिए उपयोग किया जाता है।
हार्ड गोल्ड के फायदे: टिकाऊ सतह, लीड-फ्री और आरओएचएस शिकायत, और लंबे शेल्फ जीवन।
नुकसान: अन्य खत्म होने की तुलना में बेहद महंगा, बस चढ़ाना आवश्यक हो सकता है, और अतिरिक्त श्रम की आवश्यकता होती है।
यूनीवेल आवेदन के आधार पर ENEPIG, वायर बॉन्डेबल सॉफ्ट गोल्ड और अन्य जैसे अन्य फिनिश की एक विस्तृत श्रृंखला प्रदान करता है।
सुनिश्चित करें कि आपके पीसीबी आपकी विशिष्ट आवश्यकताओं के लिए विनिर्माण प्रक्रिया में हर कदम को सिलाई करके इरादे के साथ-साथ कार्य करते हैं। ऐसा करने के लिए, आपको अच्छी तरह से प्रशिक्षित कर्मचारियों और उपलब्ध विकल्पों की एक प्रभावशाली श्रृंखला के साथ एक अनुभवी कंपनी की मदद की आवश्यकता होगी।
