के विस्फोट के साथउच्च आवृत्ति5 जी संचार, सैटेलाइट नेविगेशन और मिलीमीटर वेव रडार जैसे आवेदन परिदृश्य, उच्च-आवृत्ति बोर्ड नमूने की मांग बढ़ी है। हालांकि, उच्च-आवृत्ति वाली चादरें (जैसे रोजर्स, पीटीएफई, आदि) महंगी हैं और उच्च प्रक्रिया जटिलता है। नमूना चरण के दौरान लागत अनुकूलन कैसे प्राप्त करें, उद्यम प्रतिस्पर्धा की कुंजी बन गई है।

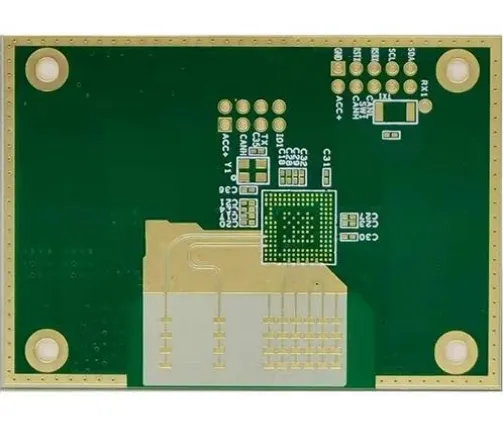

डिजाइन चरण: लागत अनुकूलन का स्रोत नियंत्रण
1। सामग्री चयन का सटीक मिलान
उच्च आवृत्ति बोर्ड प्रतिस्थापन समाधान: विभिन्न आवृत्ति बैंड आवश्यकताओं (जैसे 6GHz बनाम 24GHz+से नीचे) के लिए, "प्रदर्शन अधिशेष" से बचने के लिए उच्च लागत-प्रभावशीलता (जैसे रोजर्स 4350B बनाम 6002) के साथ बोर्ड चुनें।
मिश्रित परत डिजाइन: गैर-महत्वपूर्ण परतों में कम लागत वाले FR4 सामग्री का उपयोग करना और उच्च-आवृत्ति वाली चादरों (जैसे PTFE) में केवल सिग्नल लेयर में केवल 20% -30% तक समग्र लागत कम हो सकती है।
2। स्टैक्ड स्ट्रक्चर और प्रतिबाधा डिजाइन का सरलीकरण
अंधे दफन छेदों की संख्या को कम करें: वायरिंग पथों को अनुकूलित करें और उचित इंटरलेयर स्टैकिंग के माध्यम से उच्च लागत लेजर अंधा छेद के उपयोग को कम करें।
प्रतिबाधा नियंत्रण के लिए रिजर्व मार्जिन: अपर्याप्त डिजाइन मार्जिन के कारण कई पुनर्मिलन से बचने के लिए एडीएस और एचएफएस जैसे सिमुलेशन टूल के माध्यम से अग्रिम में प्रतिबाधा सहिष्णुता को सत्यापित करें।
3। मानकीकृत डिजाइन विनिर्देश
एकीकृत पैड आकार और लाइन चौड़ाई रिक्ति: उत्पादन के दौरान उपकरण परिवर्तनों की आवृत्ति को कम करता है और प्रसंस्करण दक्षता में सुधार करता है।
DFM (निर्माता के लिए डिजाइन) निरीक्षण: अग्रिम में उच्च-आवृत्ति बोर्डों के लिए अद्वितीय प्रसंस्करण जोखिमों से बचें, जैसे कि PTFE सामग्री ड्रिलिंग बूर, कॉपर पन्नी छीलने, आदि।
4, व्यावहारिक मामला: एक निश्चित संचार उपकरण उद्यम के लिए लागत को 30% तक कम करने का रहस्य
पृष्ठभूमि: एक निश्चित उद्यम को 24GHz मिलीमीटर वेव रडार उच्च-आवृत्ति बोर्ड विकसित करने की आवश्यकता है, और प्रारंभिक नमूनाकरण लागत बजट से 50%से अधिक है।
अनुकूलन उपाय:
1। डिजाइन अंत: रोजर्स 4350B+FR4 हाइब्रिड लैमिनेट का उपयोग PTFE उपयोग क्षेत्र को कम करने के लिए किया जाता है;
2। प्रक्रिया अंत: लेजर ड्रिलिंग मापदंडों को एकजुट करना, 70% से 92% तक उपज बढ़ाना;
3। आपूर्ति श्रृंखला पक्ष: शीट धातु आपूर्तिकर्ता के साथ एक वार्षिक खरीद समझौते पर हस्ताक्षर करें, यूनिट मूल्य को 15%तक कम करें।
परिणाम: एकल बैच नमूने की लागत में 32%की कमी आई है, और चक्र के समय को 20%तक कम कर दिया गया है।
