हमारी कंपनी की प्रक्रिया प्रौद्योगिकी की सफलता के साथ, यूनिवेल के सेमी फ्लेक्स पीसीबी उत्पादों में मजबूत विश्वसनीयता, अच्छा झुकने वाला प्रदर्शन और तेजी से उच्च लागत-प्रभावशीलता है, और अधिक से अधिक ऑर्डर के साथ बड़ी संख्या में ग्राहकों द्वारा मान्यता प्राप्त है। ग्राहकों की बेहतर सेवा करने और उनकी उत्पाद की जरूरतों को पूरा करने के लिए, निम्नलिखित अर्ध लचीले बोर्ड और पॉली कार्बोनेट सेमी लचीले बोर्ड के आवेदन, विशेषताओं और प्रक्रिया प्रौद्योगिकी को पेश करेगा।

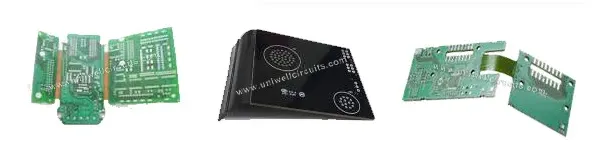

अर्ध -लचीला बोर्ड आवेदन
सेमी फ्लेक्स पीसीबी एक प्रकार का पीसीबी है जिसका उपयोग स्थैतिक झुकने के क्षेत्र में किया जाता है, जो मानक हार्ड बोर्ड प्रोसेसिंग प्रक्रिया में नियंत्रण डीप मिलिंग या कठोर फ्लेक्स प्रोसेसिंग तकनीक (मिलिंग ओपन कवर या विंडोज, आदि) को मिलाकर प्राप्त किया जाता है। यह अक्सर एक असममित टुकड़े टुकड़े की संरचना को अपनाता है और केवल स्थैतिक तनाव के तहत स्थापना प्रक्रियाओं के लिए उपयुक्त है।
आमतौर पर, कुछ एप्लिकेशन परिदृश्यों में, निरंतर गतिशील झुकने की आवश्यकता नहीं होती है, जैसे कि केवल स्थापना, पुनर्मिलन और रखरखाव के दौरान सीमित झुकने, और झुकने वाले क्षेत्र को बहुत नरम होने की आवश्यकता नहीं होती है। पारंपरिक कठोर लचीले समग्र बोर्डों का उपयोग स्पष्ट रूप से "अति प्रयोग" और महंगा है। इस मामले में, कुछ झुकने की क्षमता वाले अर्ध लचीले बोर्डों का उपयोग आवश्यकताओं को पूरा कर सकता है।
अर्ध -लचीला बोर्ड आवेदन
पॉलीमाइड FCCL के बजाय पतली कठोर FR4 बोर्ड या अर्ध लचीले CCL के उपयोग के कारण, यह तकनीक इसकी उत्पादन लागत को बहुत कम कर सकती है।
कठोर पतली FR4 सामग्री को अपनाता है, जिसमें लचीली पीआई सामग्री की तुलना में कम जल अवशोषण दर होती है, और आगे की प्रक्रिया से पहले तड़के और बेकिंग की आवश्यकता नहीं होती है।
लचीली चादरों की तुलना में बेहतर आयामी स्थिरता है।
आर-एफपीसी (मल्टीफ्लेक्स) की तरह, तीन-आयामी स्थापना की संभावना हो सकती है।
अतिरिक्त केबल, कनेक्टर असेंबली और समाधान प्रक्रियाओं के कारण खरीद और रसद लागत को कम करें।
कम इंटरफेस के कारण बेहतर विश्वसनीयता।
यूनिवेल सर्किट सेमी लचीली बोर्ड प्रक्रिया प्रौद्योगिकी
अर्ध लचीले बोर्ड अक्सर तीन उत्पादन तकनीकों का उपयोग करते हैं:
शुद्ध FR4 कठोर टुकड़े टुकड़े, नियंत्रित गहराई मिलिंग और थिनिंग, का उपयोग उस क्षेत्र को नियंत्रित करके एक लचीले झुकने वाले क्षेत्र के रूप में किया जा सकता है जिसे एक निश्चित मोटाई के लिए झुकाने की आवश्यकता है। इस प्रक्रिया को उपकरणों की गहराई को नियंत्रित करने में उच्च परिशुद्धता की आवश्यकता होती है, और अतिरिक्त मोटाई की एकरूपता फ्लेक्सुरल प्रदर्शन से निकटता से संबंधित है। असमान मोटाई आसानी से उत्पाद को उपयोग के दौरान तोड़ने का कारण बन सकती है।
FR4 को लचीलेपन के साथ टुकड़े टुकड़े किया जाता है, और पीपी शीट को उस क्षेत्र में खोला जाता है जहां लचीलेपन को उजागर करने की आवश्यकता होती है, जबकि कठोर भाग अस्थायी रूप से नहीं खोला जाता है। अंत में, निलंबित कठोर क्षेत्र को एक नियंत्रित गहराई मिलिंग मशीन के साथ उठाया जा सकता है, और सर्किट के तुला क्षेत्र को एक लचीली कवरिंग फिल्म या स्याही के साथ संरक्षित किया जाता है। यह प्रक्रिया संपीड़न इंडेंटेशन और अर्ध लचीले फ्रैक्चरिंग के जोखिम को वहन करती है, जो सीधे ढीली फिल्म और सर्किट उत्पादन में दोषों की ओर ले जाती है। इसके अलावा, गोंद के ओवरफ्लो को कवर खोलने में कठिनाई का कारण एक और कठिनाई है।
FR4 को लचीली सामग्रियों के साथ टुकड़े टुकड़े किया जाता है, और लेमिनेशन से पहले, FR4 और PP शीट उन हिस्सों में खुली खिड़कियों के साथ कठोर और लचीली बोर्ड तकनीक का उपयोग करते हैं जिन्हें मुड़े होने की आवश्यकता होती है। झुकने वाले क्षेत्र के रूप में साधारण पतली FR4 कोर बोर्ड या अर्ध लचीली सामग्री के उपयोग के कारण, यह प्रक्रिया टूटने और क्षति का जोखिम भी वहन करती है। इसलिए, बाद की उत्पादन प्रक्रिया के दौरान इसकी रक्षा के लिए विशेष देखभाल की जानी चाहिए।
वर्तमान में, हमारी कंपनी नरम और कठोर समग्र बोर्डों के उत्पादन की प्रक्रिया प्रौद्योगिकी में पूरी तरह से परिपक्व है, और उत्पादन प्रक्रिया में सभी तकनीकी कठिनाइयों को हल करने में सक्षम है। इसलिए, अर्ध लचीले बोर्ड बनाते समय, हम ज्यादातर अर्ध लचीले बोर्डों का उत्पादन करने के लिए सॉफ्ट हार्ड कम्पोजिट बोर्ड (दूसरा प्रकार) बनाने की प्रक्रिया प्रौद्योगिकी का उपयोग करते हैं, जिसमें एक उच्च उत्पाद योग्यता दर, मजबूत विश्वसनीयता और अच्छा झुकने वाला प्रदर्शन होता है। हमारे उत्पादों को हमारे ग्राहकों से सर्वसम्मति से प्रशंसा मिली है।
अर्ध -लचीला बोर्ड
