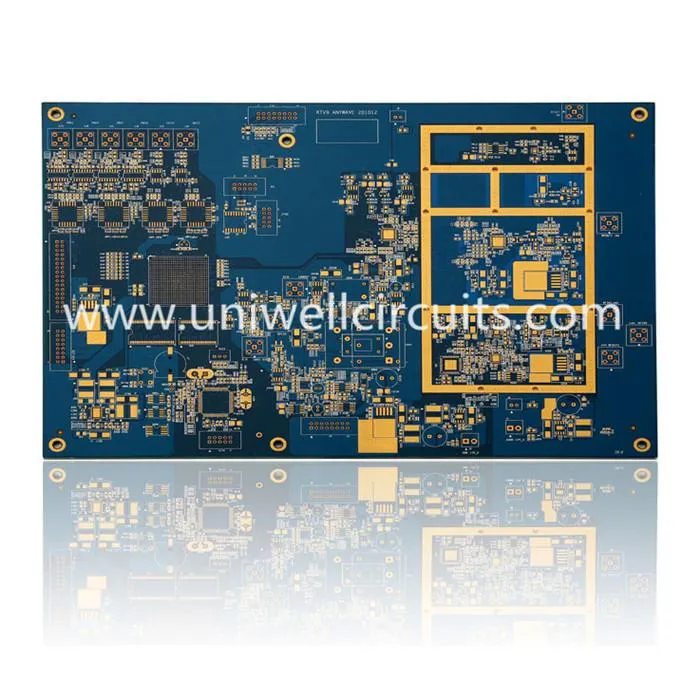

1. उत्पाद वर्णन
विशिष्टता
परत: 16
बोर्ड मोटाई: 1.60 मिमी
भूतल उपचार: विसर्जन सोना।
सामग्री: एफआर 4 टीजी 170।
न्यूनतम रेखा चौड़ाई / रेखा दूरी: 5 / 6.1 मिलीलीटर
यदि आप सुनिश्चित नहीं हैं कि आपके विशेष ऑपरेशन को एफआर -5 उच्च-टीजी बोर्डों की आवश्यकता है या कार्यान्वयन के दौरान आपके संवेदनशील सर्किट की रक्षा के लिए वास्तव में एक टीजी पीसीबी कैसे काम करता है, तो हमें आपको जो कुछ जानने की आवश्यकता है उसे बताने में हमें खुशी है। उच्च तापमान पीसीबी कैसे काम करता है और यह आपके लिए क्या कर सकता है, इसकी पूर्ण समझ प्राप्त करने के लिए पढ़ें। एक बार जब आप संतुष्ट हो जाएं कि एफआर -4 हाई-टीजी बोर्ड आपके लिए सही हैं, तो इस समस्या को हल करने में आपकी मदद करने के लिए यूनिवेल खुश है, कृपया हमसे संपर्क करने में संकोच न करें।
2. कॉम्पनी प्रोफाइल
यूनीवेल सर्किट 2007 में पाए गए थे और हमारे पास शेन्ज़ेन और जियांगमेन में उन्नत उत्पादन उपकरण और कुल 600 कर्मचारियों के साथ दो आधुनिक उत्पादन संयंत्र हैं। शेन्ज़ेन फैक्ट्री डिजाइन, विकास, निर्माण और उच्च परिशुद्धता डबल-पक्षीय और मल्टीलायर पीसीबी (मुद्रित सर्किट बोर्ड) की बिक्री में विशेषज्ञता, त्वरित मोड़, प्रोटोटाइप, मध्यम और बड़ी मात्रा, जियांगमेन फैक्ट्री पर छोटे से मध्यम द्रव्यमान उत्पादन मात्राओं पर केंद्रित है। संयुक्त जियांगमेन और शेन्ज़ेन सुविधाएं प्रोटोटाइप से बड़े पैमाने पर उत्पादन तक हमारे सभी ग्राहकों की सभी आवश्यकताओं को पूरा करने के लिए साबित हुई हैं। आप वीडियो से जुड़े यूनिवर्स के बारे में और जान सकते हैं। हम विश्वसनीय उत्पादों और पेशेवर सेवा प्रदान करते हैं, हम चीन में आपका दीर्घकालिक साझेदार होने की उम्मीद कर रहे हैं।
3. फैक्टरी निर्माण क्षमता
शेन्ज़ेन कारखाना
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 40 |
मैक्स। तांबा (आंतरिक / बाहरी) | 6 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
जियांगमेन कारखाना
सामग्री | एफआर 4 (सामान्य या उच्च टीजी या हलोजन मुक्त) |
सीईएम -3 अल आधारित | |
मैक्स। बोर्ड आकार खत्म करना | 540X620 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.2 मिमी |
अभिमुखता अनुपात | 00:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी और +/- 0.05 मिमी और +/- 0.05 मिमी |
मैक्स। परत गणना | 12 |
मैक्स। तांबा मोटाई | 3 ओजेड आंतरिक परत / 4 ओज़ बाहरी परत |
लक्ष्य ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 4 / 4mil |
बीजीए पिच | 10mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG (+ जी / एफ), विसर्जन चांदी / टिन ओएसपी, छीलने योग्य मुखौटा, कार्बन पेस्ट |
4. पैकेजिंग और शिपिंग
पैकेजिंग:
आंतरिक वैक्यूम पैकिंग बाहरी कार्टन बॉक्स
