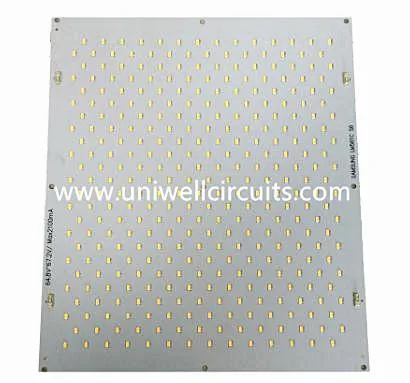

2 परत एल्यूमीनियम सर्किट बोर्ड
1. उत्पाद वर्णन
2 परत एल्यूमीनियम सर्किट बोर्ड के लिए विवरण | |
भाग का नाम: | 2 परत एल्यूमीनियम सर्किट बोर्ड |
मूलभूत सामग्री: | एल्यूमिनियम आधार टुकड़े टुकड़े |
परत गणना: | 2 परत |
कॉपर मोटाई: | 1oz या 35um |
बोर्ड मोटाई समाप्त: | 1.6 मिमी |
सोल्डर मुखौटा रंग: | व्हाइट लिक्विड फोटो इमेजबल सोल्डमास्क (एलपीआई) |
किंवदंती रंग: | नहीं |
सतह समाप्त: | OSP |
प्रोफाइल: | सीएनसी + V कट |
ऊष्मीय चालकता: | 1.0W / mK |
इन्सुलेट परत ब्रेक डाउन वोल्टेज | ≥3KV |
आवेदन क्षेत्र: | एलईडी प्रकाश |
उत्कृष्ट गुणवत्ता, उन्नत सेवाओं और प्रतिस्पर्धी कीमतों के साथ निर्यात अनुभव के वर्षों के साथ, यूनीवेल ने कई ग्राहकों के विश्वास और समर्थन जीते हैं।
यदि आपको अन्य सामग्रियों की आवश्यकता है, तो हम इसे आपकी आवश्यकता के अनुसार पेश करेंगे।
यदि आपको आवश्यकता हो तो हम विभिन्न प्रकार की परत और प्रक्रिया प्रदान करते हैं, जैसे: लीडफ्री एचएएसएल एकाधिक परत पीसीबी एनआईजी सिंगल साइड पीसीबी और इसी तरह।
2. कॉम्पनी जानकारी
यूनीवेल सर्किट हमारे शोध और विकास के माध्यम से इलेक्ट्रॉनिक प्रौद्योगिकी का सबसे अच्छा नवप्रवर्तनक बनने के लिए समर्पित है। हम यहां और विदेश में हाई-टेक उद्यम के लिए सबसे अच्छी और त्वरित OEM सेवा प्रदान करते हैं, जो विश्व स्तरीय निर्माता बनने की कोशिश कर रहा है। शेन्ज़ेन, चीन में कंपनी मुख्यालय और 2007 में स्थापित किया गया। कंपनी के अपने जियांगमेन और शेन्ज़ेन में दो कारखाने हैं। कंपनी के दो उत्पादन अड्डों ने एक वैश्विक विपणन मॉडल बनाया है, जो घर और विदेश में 5000 से अधिक कंपनियों और व्यक्तियों के लिए उत्कृष्ट सेवा प्रदान करता है।
3.History
4. उन्नत उपकरण
10+ साल के विकास के साथ, प्रौद्योगिकी के तेज़ विकास को समायोजित करने के लिए, यूनीवेल ने जापान, जर्मन आदि से कई उन्नत उपकरण खरीदे हैं।
5. छोटे ज्ञान --- तांबा सब्सट्रेट और एल्यूमीनियम सब्सट्रेट के बीच क्या अंतर है?
कॉपर सब्सट्रेट
कॉपर सब्सट्रेट सब्सट्रेट धातु में सबसे महंगा है, थर्मल इफेक्ट एल्यूमीनियम बेस प्लेट से बेहतर है और लोहा बेस बोर्ड कई बार होता है, उच्च आवृत्ति सर्किट के लिए उपयुक्त होता है और बड़े क्षेत्र और सटीक के उच्च और निम्न तापमान में परिवर्तन होता है संचार उपकरण गर्मी अपव्यय और स्थापत्य सजावट उद्योग।
आम तौर पर, सोना तांबा सब्सट्रेट, चांदी चढ़ाया तांबे बेस प्लेट, टिन तांबा सब्सट्रेट, तांबे ऑक्साइड सब्सट्रेट और इतने पर हैं।
तांबा सब्सट्रेट सर्किट परत की वर्तमान-वाहक क्षमता की एक बड़ी क्षमता की आवश्यकता होती है, जिसका उपयोग 35 मिमी ~ 280 मिमी की मोटाई के साथ मोटी तांबा पन्नी में किया जाना चाहिए। थर्मल इन्सुलेशन परत तांबा सब्सट्रेट कोर प्रौद्योगिकी है, थर्मल चालकता के मुख्य घटक 3 के लिए ऑक्सीकरण 2 एल्यूमीनियम और सिलिकॉन पाउडर और epoxy राल भरा बहुलक संरचना, थर्मल प्रतिरोध छोटा है (0.15), viscoelastic अच्छा कर सकते हैं, थर्मल उम्र बढ़ने की क्षमता है, यांत्रिक और थर्मल तनाव का सामना करने में सक्षम है। कॉपर सब्सट्रेट धातु आधार तांबा सब्सट्रेट समर्थन घटक है, उच्च गर्मी चालकता की आवश्यकता होती है, आमतौर पर तांबे, तांबे का उपयोग भी कर सकते हैं (तांबे की प्लेट बेहतर थर्मल चालकता प्रदान कर सकती है), ड्रिलिंग, पंचिंग और कतरन और काटने और अन्य पारंपरिक यांत्रिक प्रसंस्करण के लिए उपयुक्त है।
ऐल्युमिनियम की प्लेट
एल्यूमीनियम सब्सट्रेट एल्यूमीनियम सब्सट्रेट से बना है, इसकी मजबूत गर्मी अपव्यय क्षमता के कारण, ऐसे बोर्ड आमतौर पर एलईडी लाइटिंग उत्पादों में पाए जाते हैं। दो तरफ हैं, सफेद पक्ष वेल्डिंग एलईडी पिन है, दूसरी तरफ एल्यूमीनियम प्रस्तुत करता है, और सामान्य संपर्क के गर्मी हस्तांतरण भाग में गर्मी की गर्मी पर लागू किया जाएगा।
एल्यूमीनियम सब्सट्रेट एक प्रकार का धातु पहना हुआ तांबा प्लेट है जो अच्छी गर्मी अपव्यय समारोह के साथ होता है, और सामान्य एकल पैनल में तीन परतें होती हैं, अर्थात् सर्किट परत (तांबा पन्नी), इन्सुलेटिंग परत और धातु आधार। उच्च अंत उपयोग के लिए, दो पैनल भी हैं, जो सर्किट परत हैं, इन्सुलेटिंग लेयर, एल्यूमिनियम बेस, इन्सुलेटिंग लेयर और सर्किट लेयर। बहुत कम एप्लिकेशन मल्टीलायर बोर्ड हैं, जिन्हें इन्सुलेशन लेयर और एल्यूमिनियम सब्सट्रेट के साथ सामान्य मल्टीलायर बोर्डों से बनाया जा सकता है।
