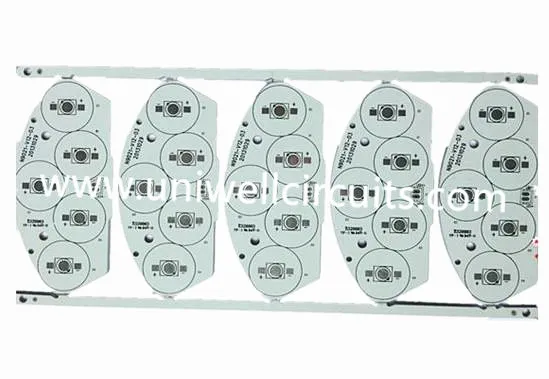

मल्टीलायर एल्यूमिनियम बेस मुद्रित सर्किट बोर्ड

मल्टीलायर एल्यूमिनियम बेस मुद्रित सर्किट बोर्ड

1. उत्पाद वर्णन

एल्यूमीनियम बेस मुद्रित सर्किट बोर्ड का लाभ

● हीट अपव्यय मानक एफआर -4 निर्माण के लिए नाटकीय रूप से बेहतर है।

● इस्तेमाल किए गए ढांकता हुआ आम तौर पर परंपरागत epoxy-glass के रूप में थर्मल रूप से प्रवाहकीय के रूप में 5 से 10 गुना और मोटाई का दसवां हिस्सा होता है

● थर्मल ट्रांसफर एक पारंपरिक कठोर पीसीबी की तुलना में तेजी से अधिक कुशल है।

● आईपीसी गर्मी वृद्धि चार्ट द्वारा सुझाए गए लोअर तांबे के वजन का उपयोग किया जा सकता है

यूनीवेल एक दशक से अधिक समय तक एल्यूमिनियम मुद्रित सर्किट बोर्ड (जिसे धातु बेस पीसीबी भी कहा जाता है) का उत्पादन कर रहा है, और उन सभी को आईएसओ 9 00001, आईएसओ 14001, टीएस 16949 और यूएल द्वारा अनुमोदित किया गया है।

2. उत्पाद विवरण

3. एल्यूमीनियम पीसीबी के अनुप्रयोग

हालांकि पावर कन्वर्टर्स और एल ई डी इन उत्पादों के सबसे बड़े उपयोगकर्ता हैं, मोटर वाहन और आरएफ कंपनियां इन निर्माणों के लाभों का लाभ उठाने की भी तलाश कर रही हैं। जबकि एक परत निर्माण सबसे सरल है, अन्य कॉन्फ़िगरेशन विकल्प अमित्रॉन में उपलब्ध हैं, जिनमें निम्न शामिल हैं:

लचीला एल्यूमीनियम पीसीबी

आईएमएस सामग्री में नवीनतम विकास में से एक लचीला ढांकता हुआ है। इन सामग्रियों में सिरेमिक fillers के साथ एक पॉलीमाइड राल प्रणाली है जो उत्कृष्ट विद्युत इन्सुलेशन, लचीलापन और निश्चित रूप से थर्मल चालकता प्रदान करता है। जब 5754 या इसी तरह की लचीली एल्यूमीनियम सामग्री पर लागू किया जाता है, तो उत्पाद को विभिन्न आकारों और कोणों को प्राप्त करने के लिए बनाया जा सकता है जो महंगा फिक्स्चर, केबल्स और कनेक्टर को खत्म कर सकते हैं। यद्यपि ये सामग्री लचीली हैं, लेकिन वे जगह में घुसने और जगह पर बने रहने का इरादा रखते हैं। वे उन अनुप्रयोगों के लिए अनुकूल नहीं हैं जिनका उद्देश्य नियमित रूप से फ्लेक्स किया जाना है।

हाइब्रिड एल्यूमीनियम पीसीबी

एक 'हाइब्रिड' आईएमएस निर्माण में एक गैर थर्मल सामग्री का "उप-असेंबली" स्वतंत्र रूप से संसाधित होता है और फिर थर्मल सामग्री के साथ एल्यूमीनियम आधार से बंधे होते हैं। सबसे आम निर्माण परंपरागत एफआर -4 से बना 2-परत या 4-परत उप-असेंबली है। थर्मल डाइलेक्ट्रिक के साथ इस परत को एल्यूमीनियम आधार पर बंधन करने से गर्मी को खत्म करने, कठोरता में सुधार और ढाल के रूप में कार्य करने में मदद मिल सकती है। अन्य लाभों में शामिल हैं:

● सभी तापीय प्रवाहकीय सामग्रियों के निर्माण से कम महंगा

● एक मानक एफआर -4 उत्पाद पर बेहतर थर्मल प्रदर्शन प्रदान करता है

● महंगा गर्मी सिंक और संबंधित असेंबली चरणों को खत्म कर सकते हैं

● आरएफ अनुप्रयोगों में उपयोग किया जा सकता है जहां पीटीएफई की सतह परत इसकी 'हानि विशेषताओं के लिए वांछित है।

● छेद घटकों को समायोजित करने के लिए एल्यूमीनियम में घटक खिड़कियों का उपयोग करें। यह कनेक्टर और केबल्स को सब्सट्रेट के माध्यम से कनेक्शन पास करने की इजाजत देता है जबकि सोल्डर पट्टिका विशेष गास्केट या अन्य महंगा एडाप्टर की आवश्यकता के बिना मुहर बनाती है।

मल्टीलायर एल्यूमिनियम पीसीबी

उच्च प्रदर्शन बिजली आपूर्ति बाजार में आम, मल्टीलायर आईएमएस पीसीबी थर्मलली प्रवाहकीय ढांकता हुआ कई परतों से बने होते हैं। इन निर्माणों में डाइलेक्ट्रिक में दफन सर्किट्री की एक या अधिक परतें होती हैं जिनमें अंधा vias थर्मल vias या सिग्नल vias के रूप में कार्य करता है। एक परत परत के रूप में गर्मी को स्थानांतरित करने के लिए अधिक महंगा और कम कुशल होने पर, वे अधिक जटिल डिजाइनों में गर्मी अपव्यय के लिए एक सरल और प्रभावी समाधान प्रदान करते हैं।

थ्रू-होल एल्यूमिनियम पीसीबी

सबसे जटिल निर्माण में एल्यूमीनियम की एक परत मल्टीलायर थर्मल निर्माण का 'कोर' बना सकती है। एल्यूमीनियम पहले से ड्रिल किया जाता है और टुकड़े टुकड़े से पहले ढांकता हुआ होता है। थर्मल बॉन्डिंग सामग्री का उपयोग करके थर्मल सामग्री या उप-असेंबली एल्यूमीनियम के दोनों तरफ टुकड़े टुकड़े किया जा सकता है। एक बार टुकड़े टुकड़े हो जाने पर, पूर्ण असेंबली पारंपरिक मल्टीलायर पीसीबी के समान होती है। विद्युत इन्सुलेशन बनाए रखने के लिए एल्यूमीनियम में मंजूरी के माध्यम से छिद्रों के माध्यम से चढ़ाया जाता है। वैकल्पिक रूप से एक कॉपर कोर दोनों सीधे विद्युत कनेक्शन के साथ ही छेद के माध्यम से इन्सुलेट के साथ अनुमति दे सकता है।
