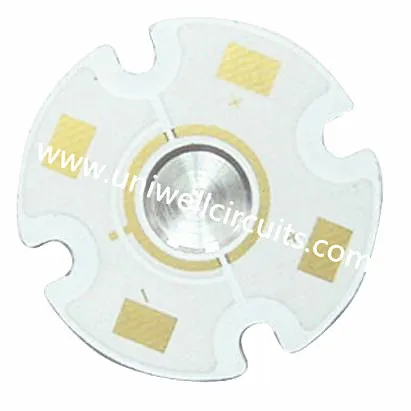

मल्टीलायर एल्यूमिनियम बेस मुद्रित सर्किट बोर्ड
1. उत्पाद वर्णन
| मल्टीलायर एल्यूमिनियम बेस मुद्रित सर्किट बोर्ड | परत: 4 लेयर |
सामग्री: FR4 | मिनी होल: 0.2 मिमी |
मोटाई: 1.6 मिमी | मिनी चौड़ाई / स्थान: 4 मिली / 4 मिलीलीटर |
कॉपर मोटाई: 1oz | परीक्षण बिंदु: 3500 |
समाप्त: ENIG | सोल्डर मास्क: एलपीआई व्हाइट |
समारोह: एलईडी पीसीबी |
एल्यूमीनियम बेस मुद्रित सर्किट बोर्ड का लाभ
● हीट अपव्यय मानक एफआर -4 निर्माण के लिए नाटकीय रूप से बेहतर है।
● इस्तेमाल किए गए ढांकता हुआ आम तौर पर परंपरागत epoxy-glass के रूप में थर्मल रूप से प्रवाहकीय के रूप में 5 से 10 गुना और मोटाई का दसवां हिस्सा होता है
● थर्मल ट्रांसफर एक पारंपरिक कठोर पीसीबी की तुलना में तेजी से अधिक कुशल है।
● आईपीसी गर्मी वृद्धि चार्ट द्वारा सुझाए गए लोअर तांबे के वजन का उपयोग किया जा सकता है
यूनीवेल एक दशक से अधिक समय तक एल्यूमिनियम मुद्रित सर्किट बोर्ड (जिसे धातु बेस पीसीबी भी कहा जाता है) का उत्पादन कर रहा है, और उन सभी को आईएसओ 9 00001, आईएसओ 14001, टीएस 16949 और यूएल द्वारा अनुमोदित किया गया है।
2. अंतर्राष्ट्रीय प्रमाणपत्र
हमारे उत्पादों की बेहतर गुणवत्ता अंतरराष्ट्रीय प्रमाणन द्वारा गारंटीकृत है। हमने कई अंतर्राष्ट्रीय प्रमाणन पारित किए हैं और आप हमारे उत्पाद में बहुत भरोसा कर सकते हैं।
3. एल्यूमिनियम पीसीबी
बोर्ड के उद्देश्य को पूरा करने के लिए अनुकूलित प्रत्येक कठोर और लचीला मुद्रित सर्किट बोर्ड (पीसीबी) डिज़ाइन अलग है। पीसीबी बेस सामग्री के लिए भी यही सच है - शीसे रेशा एक लोकप्रिय आधार सामग्री है, लेकिन कई अनुप्रयोगों में एल्यूमीनियम आधारित पीसीबी भी बहुत प्रभावी हैं। एल्यूमिनियम पीसीबी में धातु आधारित, तांबा-पहना हुआ टुकड़ा होता है जो उत्कृष्ट थर्मल चालकता और विद्युत इन्सुलेशन सहित उच्च प्रदर्शन प्रदान करता है।
हैरिसबर्ग, पेंसिल्वेनिया में स्थित मिलेनियम सर्किट लिमिटेड, ऑटोमोटिव, एयरोस्पेस, उपभोक्ता उत्पादों और चिकित्सा उद्योगों के लिए धातु-आधार या धातु कोर एल्यूमिनियम पीसीबी सहित मुद्रित सर्किट बोर्डों की एक विस्तृत श्रृंखला का अग्रणी प्रदाता है। एल्यूमीनियम आधारित पीसीबी के उपयोग और लाभों पर हमारा ध्यान यहां दिया गया है। मूल्य निर्धारण और लीड टाइम प्राप्त करें
एक एल्यूमीनियम पीसीबी एक धातु आधारित बोर्ड है और इसकी संरचना तीन परतों में विभाजित है:
एल्यूमिनियम मुद्रित सर्किट बोर्डों को धातु बेस पीसीबी के रूप में भी जाना जाता है, और इसमें तांबे के फोइल सर्किट परतों द्वारा कवर धातु आधारित लैमिनेट शामिल हैं। वे मिश्र धातु प्लेटों से बने होते हैं जो एल्यूमीनियम, मैग्नीशियम और सिल्यूमिन (अल-एमजी-सी) का संयोजन होते हैं। एल्यूमिनियम पीसीबी उत्कृष्ट विद्युत इन्सुलेशन, अच्छी थर्मल क्षमता, और उच्च मशीनिंग प्रदर्शन प्रदान करते हैं, और वे कई महत्वपूर्ण तरीकों से अन्य पीसीबी से भिन्न होते हैं।
आधार परत में एल्यूमीनियम मिश्र धातु सब्सट्रेट होता है। एल्यूमीनियम का उपयोग इस प्रकार के पीसीबी को छेद प्रौद्योगिकी के लिए एक उत्कृष्ट पसंद बनाता है, इस लेख में बाद में चर्चा की गई।
थर्मल इन्सुलेशन परत पीसीबी का एक महत्वपूर्ण रूप से महत्वपूर्ण घटक है। इसमें एक सिरेमिक बहुलक होता है जिसमें उत्कृष्ट viscoelastic गुण, महान थर्मल प्रतिरोध है, और थर्मल और यांत्रिक तनाव के खिलाफ पीसीबी का बचाव।
सर्किट परत पहले वर्णित तांबा पन्नी शामिल है। आम तौर पर, पीसीबी निर्माता एक से 10 औंस तक तांबा फोइल का उपयोग करते हैं।
इन्सुलेशन की ढांकता हुआ परत गर्मी को अवशोषित करती है क्योंकि वर्तमान सर्किट के माध्यम से बहती है। इसे एल्यूमीनियम परत में स्थानांतरित कर दिया जाता है, जहां गर्मी फैल जाती है।
उच्चतम प्रकाश उत्पादन प्राप्त करने के परिणामस्वरूप गर्मी में वृद्धि हुई। बेहतर थर्मल प्रतिरोध के साथ पीसीबी आपके तैयार उत्पाद का जीवन बढ़ाते हैं। एक योग्य निर्माता आपको बेहतर सुरक्षा, गर्मी शमन और भाग विश्वसनीयता प्रदान करेगा। एमसीएल में, हम खुद को आपके परियोजनाओं की असाधारण उच्च मानकों पर निर्भर करते हैं।
हम अपने ग्राहकों को सूचित करते हैं कि वे UNIWELLL में विभिन्न प्रकार के उत्पादों के बारे में बताए जा सकें। हालांकि बिजली परिवर्तक और प्रकाश परियोजनाएं धातु आधारित पीसीबी के सबसे बड़े उपयोगकर्ता हैं, फिर भी कई अलग-अलग उपयोग हैं। एलईडी पीसीबी निर्माता धातु-आधारित सर्किट बोर्डों का बहुमत बनाते हैं, इससे एल्यूमीनियम-कोर पीसीबी सामग्री के फायदों से लाभ हो सकता है। प्रत्येक एल्यूमिनियम कोर पीसीबी आपूर्तिकर्ता को अपने ग्राहकों को थर्मल कंट्रोल और इन्सुलेशन के लिए अपनी जरूरतों का आकलन करने में मदद करनी चाहिए। एल्यूमिनियम कोर पीसीबी का आमतौर पर व्हाइट या ब्लैक सोल्डर मास्क के साथ उपयोग किया जाता है और एमसीएल के एलईडी अनुप्रयोगों के लिए एक विशिष्ट व्हाइट मास्क होता है।
सामान्य प्रश्न
प्रश्न: हम अपनी कीमतें कैसे कम रख सकते हैं?
हमारे पास बड़ी संख्या में बोर्ड निर्माताओं के साथ संबंध हैं और पीसीबी का सबसे अच्छा स्रोत आपकी लागत को लगातार बचाने, अपने विकास कार्यक्रम को पूरा करने, अपने प्रोटोटाइप या बड़े पैमाने पर उत्पादन आवश्यकताओं को पूरा करने के लिए पा सकते हैं।
प्रश्न: टेस्ट एनआरई क्या है?
टेस्ट एनआरई विद्युत परीक्षण के लिए एक बार "गैर आवर्ती व्यय" है। यह शुल्क वैकल्पिक है लेकिन भुगतान करते समय, सभी सर्किट बोर्डों का परीक्षण हर बार किया जाएगा जब भाग संख्या और संशोधन अतिरिक्त शुल्क के बिना आदेश दिया जाता है।
प्रश्न: आप मेरे मुद्रित सर्किट बोर्ड के लिए टूलिंग एनआरई शुल्क का भुगतान कब करते हैं?
यदि आप प्रोटो (मानक स्पेक) को पहले चरण के रूप में आदेश दिए बिना सीधे उत्पादन (कस्टम स्पेक) पर जाते हैं तो आप केवल टूलिंग शुल्क का भुगतान करेंगे। हम प्रोटोज़ (मानक स्पेक) के लिए टूलिंग चार्ज नहीं करते हैं और न ही उत्पादन (मानक स्पेक) के लिए प्रोटो (मानक स्पेक) का पुनर्गठन किया जाता है, तो हम टूलिंग को चार्ज नहीं करते हैं।
प्रश्न: यदि आपके डिजाइन में केवल मामूली परिवर्तन है, तो क्या हम टूलिंग एनआरई चार्ज करते हैं?
जब आप अपने मुद्रित सर्किट बोर्ड में कोई परिवर्तन करते हैं, तो हम इसे पूरी तरह से नई टूलिंग असाइन करते हैं। यह पुरानी कलाकृति या सीएनसी प्रोग्रामिंग को इस्तेमाल होने से रोकने में मदद करता है। यहां तक कि एक मामूली परिवर्तन के लिए नई फाइलों के समान प्रक्रिया की आवश्यकता होगी, इसलिए टूलिंग शुल्क लागू हो सकता है। विवरण के लिए कृपया अपने विक्रेता से संपर्क करें।
प्रश्न: हम किस स्वीकार्यता मानकों का निर्माण करते हैं?
आईपीसी 6012 कक्षा 3 ए के माध्यम से आईपीसी ए 600 कक्षा 2
