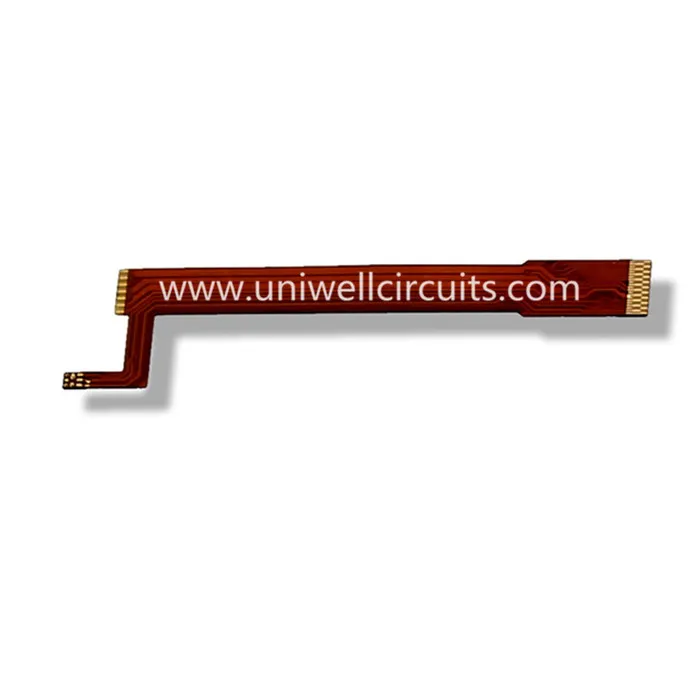

2 परतें सोने की उंगली फ्लेक्स सर्किट बोर्ड
1. उत्पाद वर्णन
विशिष्टता
बुनियादी मानकों: भौतिक संरचना: डबल पक्षीय चिपकने वाला + कम नुकसान पीला कवर फिल्म + (लाइन तांबा + गोंद + उच्च आवृत्ति ढांकता हुआ पॉलीमाइड आधार सामग्री + गोंद + लाइन तांबे) + कम नुकसान पीले रंग की कवर फिल्म।
प्रतिरोध: झुकने और मोड़ने के लिए स्वतंत्र।
पुरुष: + / - 0.03 मिमी
मोटाई: 0.15 मिमी
प्रबलित: सकारात्मक और नकारात्मक 0.15 मिमी स्टील शीट सुदृढ़ीकरण।
विनिर्माण प्रक्रिया: सोल्डर कोटिंग, प्लग चढ़ाना, परत को कवर करना, फिल्म - लेपित प्रकार, प्रतिरोध - वेल्डिंग प्रकार की रक्षा।
भूतल उपचार: सोना (सोना) 1 ~ 2 माइक्रोइंच।
न्यूनतम लाइन चौड़ाई / रेखा दूरी: 0.06 मिमी / 0.0 9 मिमी।
यूनीवेल समझते हैं कि एक समय पर और लागत प्रभावी तरीके से बाजार में उत्पाद लाने से व्यापार में सब कुछ हो सकता है। हमारी गुणवत्ता, अनुभव, सेवा और मूल्य निर्धारण आपके कुशल और विश्वसनीय इलेक्ट्रॉनिक आपूर्तिकर्ता बनने के लिए गठबंधन करते हैं।
2. कॉम्पनी जानकारी
यूनीवेल सर्किट्स कं, लिमिटेड सर्वश्रेष्ठ पेशेवर विनिर्माण और आपूर्तिकर्ताओं में से एक है जो एसएमटी पीसीबीए, डीआईपी पीसीबीए, पीसीबीए असेंबली, पीसीबीएस, एफपीसी केबल, पॉलीमाइड एफपीसी, कठोर-फ्लेक्स बोर्ड, कार्बन ऑयल पीसीबी, हाई इंपेंडेंस पीसीबी, लो रेसिस्टेंस कार्बन पीसीबी, हाई रेसिस्टेंस कार्बन पीसीबी, एल्युमिना सिरेमिक पीसीबी, सिलिकॉन नाइट्राइड सिरेमिक पीसीबी, शेन्ज़ेन, चीन में एल्यूमिनियम पीसीबी।
हमारे आत्मनिर्भर नवाचार और आत्म-शोध के आधार पर, हमारी कंपनी न केवल अंतरराष्ट्रीय उन्नत प्रौद्योगिकी को अपनाती है, बल्कि जापान और अमेरिका से परिपूर्ण और उन्नत उपकरण और परीक्षण मशीन भी पेश करती है। अब हमने सिरेमिक पीसीबी और कार्बन ऑइल पीसीबी के क्षेत्र में उन्नत तकनीक और उच्च शक्ति वाले शीर्ष निर्माताओं में से एक विकसित किया है।
3. प्रोटोटाइप और त्वरित मोड़ के लिए समय
यूनिवर्स सर्किट प्रोटोटाइप, छोटे वॉल्यूम और मध्यम वॉल्यूम ऑर्डर पर एफपीसी फोकस, फ्लेक्स और कठोर व्यवसाय स्थापित होने के बाद तेजी से बढ़ते हैं। हम मजबूत तकनीकी अनुसंधान एवं विकास क्षमता, विभिन्न प्रकार के उत्पादों, स्थिर और त्वरित वितरण क्षमता के साथ हमारे ग्राहक की सेवा करते हैं। यूनीवेल सर्किट घरेलू उच्च श्रेणी के स्तर के फ्लेक्स और कठोर बोर्ड क्षेत्रों में सबसे अधिक प्रतिस्पर्धी कंपनी में से एक रहा है। हम चीन में आपका दीर्घकालिक साझेदार होने की उम्मीद कर रहे हैं।
आइटम | फ्लेक्स और कठोर बोर्ड | फ्लेक्स बोर्ड | |||
सामान्य संरचना | मल्टीलायर संरचना | विशेष संरचना | एचडीआई संरचना | सामान्य संरचना | |
लीडटाइम (दिन) | 6 | 8 | 10 | 12 | 3-6 |
4. एफपीसी निर्माण के उन्नत उपकरण
5. छोटे ज्ञान --- लचीले पीसीबी के प्रकार
आवेदन के आधार पर, कई प्रकार के लचीले पीसीबी उपलब्ध हैं, उनमें से प्रमुख फ्लेक्स, कठोर-फ्लेक्स और उच्च घनत्व-इंटरकनेक्ट (एचडीआई) फ्लेक्स हैं।
लचीला पीसीबी
ये लचीलापन और कंपन प्रतिरोध जैसे अद्वितीय क्षमताओं के साथ, आमतौर पर उपलब्ध कठोर पीसीबी के लचीले संस्करण हैं। अतिरिक्त विशेषताएं कठोर पीसीबी द्वारा पहले से दी जाने वाली सामान्य विश्वसनीयता, दोहराने योग्यता और उच्च घनत्व के साथ आती हैं। कठोर पीसीबी पर मुख्य लाभ फ्लेक्स सर्किट में त्रि-आयामी विन्यासों को मानने की क्षमता है। लचीला पीसीबी के सबसे आम अनुप्रयोगों में से एक वायर harnesses के प्रतिस्थापन के रूप में है।
कठोर-फ्लेक्स पीसीबी
ये पीसीबी कठोर और फ्लेक्स का मिश्रण हैं, जो कि दोनों अद्वितीय क्षमताओं को जोड़ते हुए, दोनों न केवल अकेले हैं। उदाहरण के लिए, एक ठेठ कठोर-फ्लेक्स कॉन्फ़िगरेशन एकीकृत फ्लेक्स सर्किट से जुड़े कठोर पीसीबी की एक श्रृंखला होगी। लचीले हिस्सों में जोड़े गए कठोर क्षेत्रों को एकीकृत करके, डिजाइनर अपने सर्किट की डिजाइन क्षमता को काफी बढ़ा सकते हैं।
जबकि कठोर क्षेत्र चेसिस, कनेक्टर और घटकों के लिए कठिन बढ़ते बिंदुओं के रूप में उत्कृष्ट हैं, फ्लेक्स क्षेत्र गतिशील फ्लेक्सिंग, कंपन प्रतिरोध प्रतिरोध क्षेत्र और फ्लेक्स-टू-फिट प्रदान करते हैं। इस तरह के मिश्रण सबसे अधिक मांग अनुप्रयोगों के लिए रचनात्मक समाधान पर पहुंचने के लिए डिजाइनरों को कई विकल्प प्रदान करता है।
एचडीआई फ्लेक्सिबल पीसीबी
उच्च लचीला-इंटरकनेक्ट पीसीबी उपयोगी होते हैं जब ठेठ लचीली सर्किट द्वारा पेश किए गए विकल्प पर्याप्त नहीं होते हैं। एचडीआई फ्लेक्स सर्किट माइक्रो-वायस जैसी अच्छी सुविधाओं को शामिल करके बेहतर डिज़ाइन, लेआउट और निर्माण विकल्पों की पेशकश करते हैं। बढ़ी हुई कार्यक्षमता, छोटे रूप कारक, और अत्यधिक घने फ्लेक्स सर्किटरी उनकी विशेषताओं में से हैं।
हालांकि यह पतली सामग्री का उपयोग करता है, एचडीआई प्रौद्योगिकी बेहतर विश्वसनीयता, बेहतर विद्युत प्रदर्शन, और उन्नत आईसी पैकेज उपयोग तक पहुंच प्रदान करता है।
