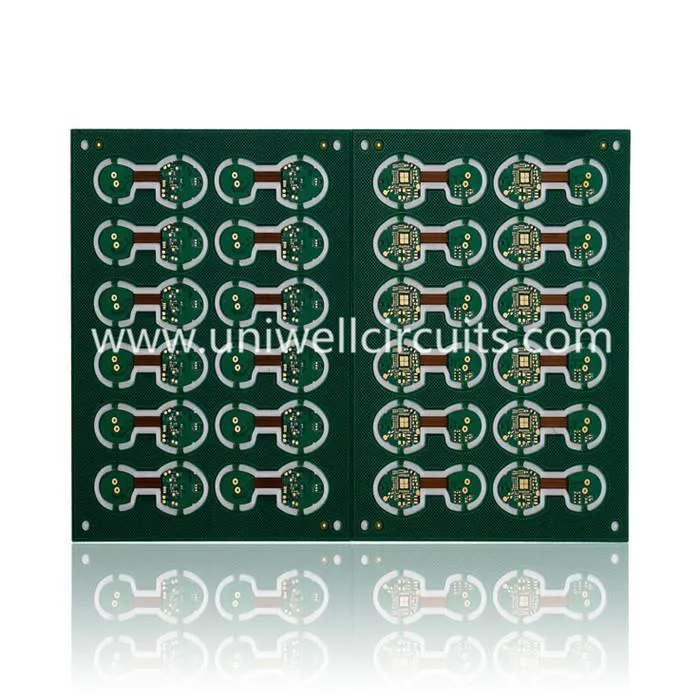

एलसीडी डिस्प्ले कठोर लचीला पीसीबी
1. उत्पाद वर्णन
विशिष्टता:
4 परत लचीला बोर्ड
बोर्ड मोटाई: 0.6 मिमी
रेखा चौड़ाई / स्थान: 6/4 मिलीलीटर
BGA: 7.8mil
सोल्डर पुल: 4 मिलीलीटर
राल प्लगिंग
2. कॉम्पनी इतिहास
यूनीवेल सर्किट्स कं, लिमिटेड, अप्रैल, 2007 में शेन्ज़ेन, चीन में स्थापित किया गया था। विकास और संयंत्र निर्माण के माध्यम से कंपनी अपने वर्तमान आकार और स्थानों पर पहुंची है। ग्राहक जरूरतों पर ध्यान देना हमारी तकनीक को चलाता है और विकास को बढ़ावा देता है।
3. सर्किट परत डिजाइन दिशानिर्देश
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 40 |
मैक्स। तांबा (आंतरिक / बाहरी) | 6 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
4. प्रोटोटाइप और त्वरित मोड़ के लिए समय
हमारे पास त्वरित मोड़ सेवा, सिंगल और डबल लेयर, 3 दिनों में सबसे तेज पेशकश करने की क्षमता है; डबल लेयर फ्लेक्स-कठोर, 4 दिनों में सबसे तेज़
आइटम | फ्लेक्स और कठोर बोर्ड | फ्लेक्स बोर्ड | |||
सामान्य संरचना | मल्टीलायर संरचना | विशेष संरचना | एचडीआई संरचना | सामान्य संरचना | |
लीडटाइम (दिन) | 6 | 8 | 10 | 12 | 3-6 |
5. हमारे मूल्य
अन्वेषण और नवाचार, निरंतर सुधार, उत्कृष्टता के प्रति प्रतिबद्धता
घरेलू और विदेशी उच्च शीर्ष पीसीबी क्षेत्र दोनों में एक अच्छी तरह से पता ब्रांड बनने के लिए
क्या हमारा हमेशा पीछा है।
