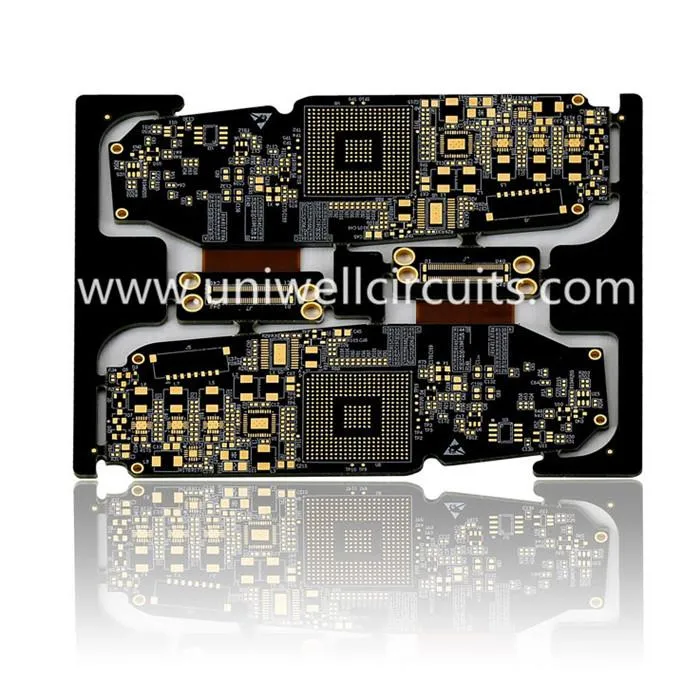

स्मार्ट फोन कठोर लचीला पीसीबी
1. उत्पाद वर्णन
पैरामीटर:
10 परत कठोर-फ्लेक्स बोर्ड
बोर्ड मोटाई: 1.5 मिमी
रेखा चौड़ाई / स्थान: 3/4 मिलीलीटर
सोल्डर पुल: 5 मिलीलीटर
यूनीवेल, कस्टम मैन्युफैक्चरिंग, अनुमानित प्रदर्शन और उच्च विश्वसनीयता के साथ आपके सटीक विनिर्देशों के लिए फ्लेक्स सर्किट बनाता है कठोर-फ्लेक्स सर्किट (फ्लेक्स सर्किट्स की एक भिन्नता) एक कठोर कंडक्टर जैसे कनेक्टर या सर्किट बोर्ड के साथ एक फ्लेक्स सर्किट को जोड़ती है और इसमें पाया जा सकता है उपभोक्ता इलेक्ट्रॉनिक्स से लेकर विमान मार्गदर्शन प्रणाली तक के अनुप्रयोग।
2. उत्पाद लाइन
3. प्रोटोटाइप के लिए कठोर पीसीबी क्षमता
सामग्री | एफआर 4, सीईएम -3, धातु कोर, |
हलोजन फ्री, रोजर्स, पीटीएफई | |
मैक्स। बोर्ड आकार खत्म करना | 1500X610 मिमी |
मिन। बोर्ड मोटाई | 0.20 मिमी |
मैक्स। बोर्ड मोटाई | 8.0 मिमी |
Buried / Blind Via (गैर-क्रॉस) | 0.1 मिमी |
अभिमुखता अनुपात | 16:01 |
मिन। ड्रिलिंग आकार (मैकेनिकल) | 0.20 मिमी |
सहिष्णुता पीटीएच / फिट होल / एनपीटीएच दबाकर | +/- 0.0762 मिमी / +/- 0.05 मिमी / +/- 0.05 मिमी |
मैक्स। परत गणना | 40 |
मैक्स। तांबा (आंतरिक / बाहरी) | 6 ओज़ / 10 ओज़ेड |
ड्रिल सहिष्णुता | +/- 2mil |
परत पंजीकरण के लिए परत | +/- 3mil |
मिन। लाइन चौड़ाई / अंतरिक्ष | 2.5 / 2.5mil |
बीजीए पिच | 8mil |
सतह का उपचार | एचएएसएल, लीड फ्री एचएएसएल, |
ENIG, विसर्जन चांदी / टिन, ओएसपी |
4. एफपीसी क्षमता
परतें: 20 (12layer शामिल करें)
आंतरिक चौराहे में लाइन चौड़ाई / स्थान (मिल): 3/3, 3.5 / 3.5
पहलू अनुपात: 20: 1 (पीटीएच); 1: 1 (अंधा vias)
Min.drilling छेद व्यास (मिल): 6 (यांत्रिक); 4 (लेजर)
ड्रिलिंग से कंडक्टर (मिल) तक दूरी: 6
प्रतिबाधा नियंत्रण के लिए सहनशीलता (+/-): 10%
5. आवेदन विचारों में शामिल हो सकते हैं:
● कसकर संकलित संकुल जहां 3 अक्षों (स्थिर अनुप्रयोग) में विद्युत कनेक्शन की आवश्यकता होती है।
● विद्युत कनेक्शन जहां असेंबली को इसके उपयोग (गतिशील अनुप्रयोग) के दौरान फ्लेक्स करने की आवश्यकता होती है।
● वजन संवेदनशील उपकरणों जैसे हाथ से बने डिवाइस, हवाई जहाज या अंतरिक्ष यान जहां वे भारी और थोक तार तारों को प्रतिस्थापित करते हैं।
● अंतरिक्ष बाधित अनुप्रयोगों में जो मोटे सर्किट बोर्डों या तार harnesses के उपयोग को प्रतिबंधित करता है फ्लेक्स सर्किट बोर्डों के कई फायदे हैं।
● उच्च प्रदर्शन अनुप्रयोग जहां गर्मी या इन्सुलेशन आवश्यकताएं सामान्य इन्सुलेशन सामग्री को रोकती हैं।
एक प्रमुख फ्लेक्स सर्किट निर्माता के रूप में, यूनीवेल वैश्विक आपूर्ति श्रृंखला के माध्यम से पतली, लचीली सामग्री और कस्टम कंपोजिट्स को आपूर्ति और परिवर्तित करता है। हम एकल और बहु-परत ठीक पिच लचीला सर्किट प्रदान करते हैं जहां अनुप्रयोगों को कॉम्पैक्ट पैकेज में इंटरकनेक्शन की आवश्यकता होती है। हमारे फ्लेक्स सर्किट छोटे और हल्के होते हैं, और आप लगभग किसी भी रूप में एकीकृत रूप से एकीकृत कर सकते हैं।
